Zawieszany opryskiwacz polowy UF 02

Super stabilny i super lekki jednocześnie

Belki polowe AMAZONE są dzięki specjalnej budowie profilowej superstabilne i równocześnie superlekkie. Ułożone w profilach belki polowej korpusy rozpylaczy ze zintegrowanymi membranowymi zaworami zwrotnymi doskonale eliminują kroplenie z rozpylaczy. Samoczynnie ustawiające się nakrętki, gwarantują szybką i łatwą wymianę rozpylaczy. Do każdego zabiegu są odpowiednie rozpylacze, np. do optymalnego pokrycia, antyznoszeniowe lub do aplikacji płynnych nawozów.

„Belka polowa 30 m podczas pracy w polu zachowuje się bardzo stabilnie.”
(recenzja w „agrarheute” – UF 2002 z FT 1001 · 03/2018)

Wszystkie belki polowe AMAZONE są seryjnie wyposażone w

• w pakiet sprężyn i amortyzacji do tłumienia pionowych ruchów wahań,
• sprężynowe elementy amortyzujące do tłumienia ruchów poziomych i
• elementy sprężynowe do tłumienia wstrząsów zawieszenia całej belki polowej.

Dzięki oferowanym w wyposażeniu seryjnym komponentom, takim jak hydrauliczna regulacja wysokości i płoza odbojowa, możliwy jest precyzyjny rozdział wzdłużny i poprzeczny cieczy roboczej.


Przy stromych zboczach oraz dużych szerokościach roboczych sensowna jest hydrauliczna zmiana nachylenia. Szybkie i precyzyjne pochylenie belki polowej i powrót do pozycji wyjściowej wykonuje się wykorzystując dźwignie hydrauliki ciągnika lub poprzez funkcje elektrohydrauliczne terminala ISOBUS.

Belki polowe AMAZONE serii Super-S posiadają homologację JKI. Tym samym opryskiwacze polowe odpowiadają najwyższym europejskim standardom obowiązującym w tego typu maszynach.

Jej atut to kompaktowość!
Dzięki niskiej pozycji punktu ciężkości oraz lekkiej i stabilnej konstrukcji, maszynę podnosi się bardzo łatwo. Odciążenie przedniej osi jest mniejsze, niż u wielu konkurentów.

Bezpieczna jazda!
Widoczność w ruchu drogowym jest wzorowa. Tam, gdzie przejedzie ciągnik, tam zmieści się również belka polowa. Bez wystających części, bez uszkodzeń belki polowej, małe wymiary transportowe.

Nic się nie chybocze!
Belka polowa jest mocno osadzona na hakach transportowych. Bez stuków! Bez podatnych na ścieranie miejsc osadzenia. Szybka jazda to żaden problem.

Czysta praca!
Z belki polowej ciecz robocza nie kapie na ciągnik ani na centrum obsługowe oraz belka nie żadnego kontaktu z kabiną ciągnika.

Długoletnie doświadczenie w budowie belek polowych bardzo się opłaca: Stożkowy sworzeń przegubu to inteligentne centrum przemyślanej filozofii belki polowej! Belka polowa spoczywa bez luzów na stożkowych sworzniach i także po wielu latach zapewnia użytkownikowi optymalne funkcjonowanie.

Zastosowanie w standardzie stali nierdzewnej, malowania zanurzeniowego na zasadzie różnicy potencjału tak samo jak w przemyśle samochodowym, jak również odpowiedni dobór tworzyw sztucznych i aluminium stanowi gwarancję długiej żywotności.

Mocna belka polowa

Dzięki poziomo składanej belce polowej Q-Plus o szerokości roboczej 12 m, 12,5 m i 15 m, firma AMAZONE oferuje produkt, który pod względem jakości i niezawodności nie ma sobie równych. Standardowo składanie belki jest hydrauliczne, podobnie jak regulacja wysokości i jednostronne składania belki po lewej stronie w kierunku jazdy.

Zalety:

• Super stabilna i jednocześnie super lekka
• 3-krotna amortyzacja
• Hydrauliczna regulacja wysokości w wyposażeniu standardowym
• Jednostronne składanie belki po lewej stronie w wyposażeniu standardowym
• Dostępny z hydrauliczną regulacją pochylenia
• Centralne poprowadzenie węży zapewnia czysty, eliminujący załamania przebieg wszystkich węży i kabli

Zawieszenie belki polowej Super-S1 i Super-S2

1. Centralne wahadło
2. System sprężyn amortyzujących do redukcji wstrząsów poziomych
3. Blokada belki
4. Amortyzacja sprężynowa redukująca drgania pionowe
5. Przegub poprzeczny do kierunku jazdy

Dzięki zawieszeniu z 3-stopniowym tłumieniem, hydraulicznej regulacji wysokości oraz elastycznym ogranicznikom belka polowa Super-S pewnie prowadzi się nad uprawą na odpowiedniej wysokości.

Składane pionowo belki polowe Super-S są dostępne w szerokościach roboczych od 15 m do 30 m. Z uwagi na podział belki polowej istnieje tylko kilka punktów przegubowych, co umożliwia szybkie składanie i uzyskanie szerokości transportowej wynoszącej tylko 2,40 m. Dzięki elektrohydraulicznemu uruchamianiu rozkładania i składania belki Profi i regulacji wysokości DistanceControl praca staje się znacznie łatwiejsza.

Belka polowa Super-S jest dostępna w wersji Super-S1 o szerokości od 15 m do 21 m oraz w wersji Super-S2 o szerokości od 15 m do 30 m.

Zalety:

• Super stabilna i jednocześnie super lekka
• Super wąska szerokość transportowa 2,40 m
• 3-krotna amortyzacja
• Hydrauliczna regulacja wysokości w wyposażeniu standardowym
• Możliwość wyposażenia w całkowicie automatyczną regulację wysokości DistanceControl
• Możliwość wyposażenia w hydrauliczną regulację nachylenia
• Możliwość wyposażenia w rozpylacze krawędziowe
• Możliwość wyposażenia w elektrohydrauliczne rozkładanie i składanie belki Profi

Zmniejszona masa belki polowej odzwierciedla się później w wydajności. Inteligentna, lekka konstrukcja oznacza, że materiały są wykorzystywane tam, gdzie ma to sens: Przykładowo segmenty zewnętrzne belki polowej Super S2 są wykonane z aluminium, jednak materiał ten nie jest stosowany w segmentach wewnętrznych. Tu zastosowano stal o wysokiej sztywności aby belka podczas pracy była stabilna, co pozwala uniknąć błędów w aplikacji cieczy roboczej wynikających z niekontrolowanych ruchów belki.

Belka polowa Super-S2 jest super stabilna i jednocześnie super lekka.

15 – 18 – 21 m

Ze względu na podział segmentów belki polowej, istnieje tylko kilka punktów przegubowych, które umożliwiają szybsze składanie i rozkładanie. W tym wariancie korzystna okazuje się również bardzo solidna konstrukcja profilowa. Chociaż poszczególne segmenty belki polowej Super-S1 są o 50 cm dłuższe w porównaniu z belką polową Super-S2, wysokość maszyny wynosi 3,30 m.

Belkę polową Super-S1 o szerokościach roboczych 18 i 21 m można łatwo zredukować do 15 m poprzez złożenie części zewnętrznej belki.

„Belka polowa sprawia solidne wrażenie i podczas pracy zachowywała się nadzwyczaj stabilnie.”
(dlz agrarmagazin – test polowy UF 1201„Świetny również dla mniejszych szerokości” · 05/2016)

Dzięki krótkim pojedynczym segmentom można uzyskać wysokość maszyny tylko 2,90 m.

Wybór składania:

Składanie jednostronne jest możliwe dzięki komputerowi obsługowemu AmaSpray⁺ i terminalom ISOBUS poprzez gniazda hydrauliczne.

System składania belki Profi – elastyczny i wygodny

W ramach wyposażenia opcjonalnego wszystkich belek polowych Super-S firma AMAZONE oferuje elektrohydrauliczne rozkładanie i składanie belki Profi. Wszystkie funkcje hydrauliczne mogą być bezpośrednio kontrolowane z kabiny za pomocą ProfiClick. Wielofunkcyjny joystick oznacza szczególnie komfortową obsługę.

Składanie/rozkładanie Profi 1:

Zmiana wysokości, rozkładanie i składanie, składanie jednostronne ze zredukowaną prędkością (max. 6 km/h), redukcja szerokości belki polowej, regulacja nachylenia.

1. Rozłożona belka polowa
2. Belka polowa na zboczu
3. Lekko zredukowana szerokość robocza
4. Mocno zredukowana szerokość robocza
5. Jednostronnie złożona belka polowa. Uwaga! Tylko do prędkości roboczej 6 km/h.

Jako wyposażenie do belek polowych Super-S firma AMAZONE oferuje w pełni automatyczne prowadzenie belek polowych DistanceControl z 2 czujnikami lub DistanceControl plus z 4 czujnikami. Na polach o bardzo zróżnicowanym stopniu rozwoju roślin lub przy częściowo wyległych roślinach może się zdarzyć, że belka polowa wyposażona w 2 czujniki będzie zanurzała się w łan. W takim wypadku pomocne jest wyposażenie w 4 czujniki. Są one połączone równolegle i uwzględniany jest sygnał z czujnika znajdującego się najbliżej powierzchni docelowej.

Kierowca koncentruje się na prawidłowej ochronie roślin, komputer na optymalnym prowadzeniu belki polowej!

Zalety prowadzenia belki DistanceControl:

• Kierowca koncentruje się na prawidłowej ochronie roślin, a sterowanie – na optymalnym prowadzeniu belki polowej!

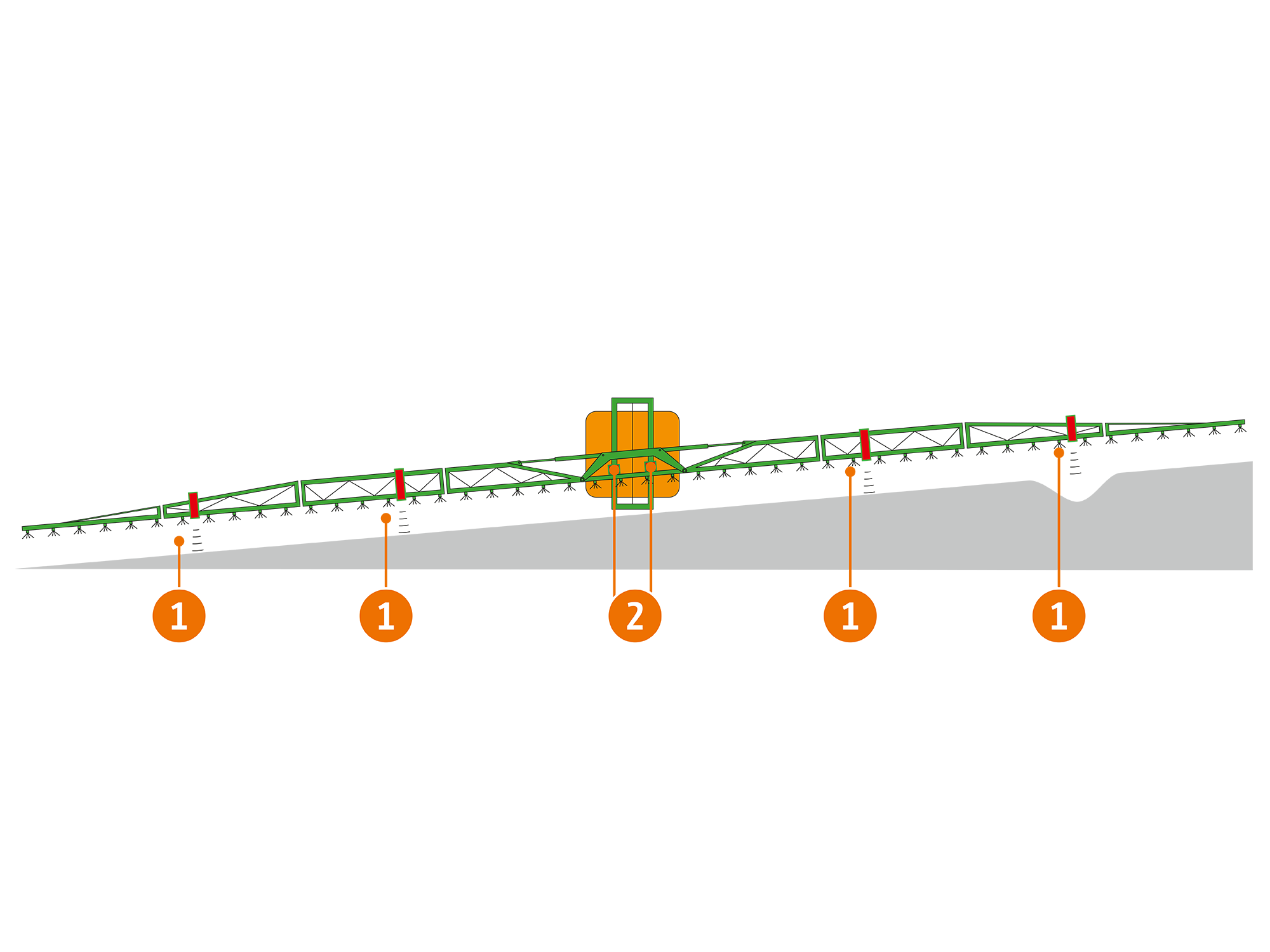

1. Czujniki ultradźwiękowe
2. Czujniki kątów

W przypadku UF 1602 i 2002 o szerokościach belki polowej od 27 m

ContourControl
Przy aktywnym prowadzeniu belki polowej ContourControl, AMAZONE oferuje przełomowy, w pełni automatyczny i hydrauliczny system prowadzenia belki polowej również dla opryskiwaczy zawieszanych. Pochylenie belki polowej jest sterowane obustronnie przez naprężone siłowniki hydrauliczne. Szybko przełączające zawory hydrauliczne ustawiają belkę polową do żądanej pozycji. Powoduje to aktywne ograniczenie zakłóceń i nierówności podłoża oraz ogranicza dalsze czynniki zakłócające występujące podczas jazdy. Na tej samej zasadzie można sterować również siłownikami służącymi do zmiany geometrii belki polowej. W ten sposób belka polowa może podążać za bardzo zmiennymi konturami podłoża, zachowując optymalną odległość od powierzchni docelowej na całej szerokości roboczej.

Składanie/rozkładanie belki Flex
Seryjna, elektryczno-hydrauliczna funkcja składania i rozkładania belki polowej Flex z ContourControl umożliwia niezależne sterowanie każdym punktem składania / rozkładania w belce polowej. Możliwe jest tym samym rozkładanie do zredukowanej szerokości roboczej z fotela operatora ciągnika. Zabezpieczenie przed przeciążeniem układu hydraulicznego jednocześnie spełnia funkcję zabezpieczenia belki w razie kolizji z przeszkodą podczas pracy na zredukowanej szerokości roboczej. Dzięki indywidualnemu sterowaniu siłowników hydraulicznych w punktach składania po każdej stronie belki polowej możliwe jest jednoczesne rozkładanie maksymalnie dwóch segmentów. Ogranicza to znacznie czas przy składaniu i rozkładaniu.

1. Rozkładanie jednostronne
2. Jednostronna zmiana geometrii belki na +, prawa strona (składanie/rozkładanie Flex)
3. Obustronna zmiana geometrii belki na + (składanie Flex)
4. Obustronna zmiana geometrii belki na - (rozkładanie Flex)

Profesjonalne oświetlenie robocze jest dzisiaj bazą do elastycznej, wydajnej pracy o zmierzchu lub nocą. Oświetlenie LED dla poszczególnych rozpylaczy kieruje światło celowo w stronę stożków oprysku. Można absolutnie dokładnie ocenić funkcjonowanie belki polowej aż do ostatniego rozpylacza.

Dla elastycznego stosowania opryskiwacza o zmroku i w nocy dostępne jest oświetlenie LED belki polowej.

Dwa dalekosiężne reflektory LED, umieszczone na środku belki, umożliwiają pełną kontrolę rozpylaczy.
