Zaczepiana kompaktowa brona talerzowa Catros^XL 03-2TX

Wydajność XL w zrywaniu ścierniska

Catros^XL 03-2TX należy do segmentu zaczepianych kompaktowych bron talerzowych z podwoziem unoszonym, w wariancie XL o głębokości roboczej do 16 cm. Dzięki dużym talerzom 610 mm i dużym odstępom między rzędami talerzy, jak również między ostatnim rzędem talerzy a wałem, Catros 03-2TX w wersji XL charakteryzuje się przede wszystkim dużym przepływem masy organicznej. Dodatkowo maszyna pokazuje swoją wartość na ciężkich glebach.

• Catros^XL 7003-2TX, szerokość robocza 7,0 m
• Catros^XL 8003-2TX, szerokość robocza 8,0 m

Wraz z systemem Smart Frame AMAZONE oferuje zupełnie nową formę regulacji głębokości roboczej kompaktowych bron talerzowych. Aby ustawić głębokość roboczą, opuszcza się lub podnosi kompletne rzędy talerzy. Dzięki temu talerze są albo odsuwane od ramy, aby pracować głębiej, albo w kierunku ramy, aby pracować płycej. Rama główna pozostaje zawsze równoległa do podłoża.

Prosta i nieskomplikowana regulacja i ustawienie głębokości roboczej

• Całkowicie niezależna regulacja głębokości roboczej narzędzia przedniego i głównego
• Pierwszy i drugi rząd talerzy pracują zawsze na tej samej głębokości
• Wygodny sposób przy krótkich zmianach głębokości roboczej, np. w celu pracy głębiej w ścieżkach technologicznych lub na nawrocie

Większy prześwit, zawsze idealnie dopasowany do głębokości roboczej

• Im głębsza praca, tym większa odległość między talerzami a ramą główną. Przy zwiększaniu głębokości roboczej talerze oddalają się od ramy i wału uprawowego

Najlepszym argumentem przemawiającym za Catros 03 jest system Smart Frame z elastyczną regulacją głębokości pracy poszczególnych narzędzi

• Niezależna regulacja narzędzia wstępnego i talerza
• Niezależne dopasowanie narzędzia wstępnego i talerza do ramy

• W połączeniu z hydrauliczną bezstopniową regulacją głębokości roboczej system Smart Frame oferuje maksymalny komfort
• Do zmiany głębokości roboczej nie jest konieczne opuszczanie kabiny kierowcy
• Skale, doskonale widoczne z fotela ciągnika, wskazują aktualne ustawienia
• Oprócz niezależnej regulacji narzędzia wstępnego i talerzy, przy zmianie głębokości roboczej nie zmienia się także ustawienie tylnego zagarniacza

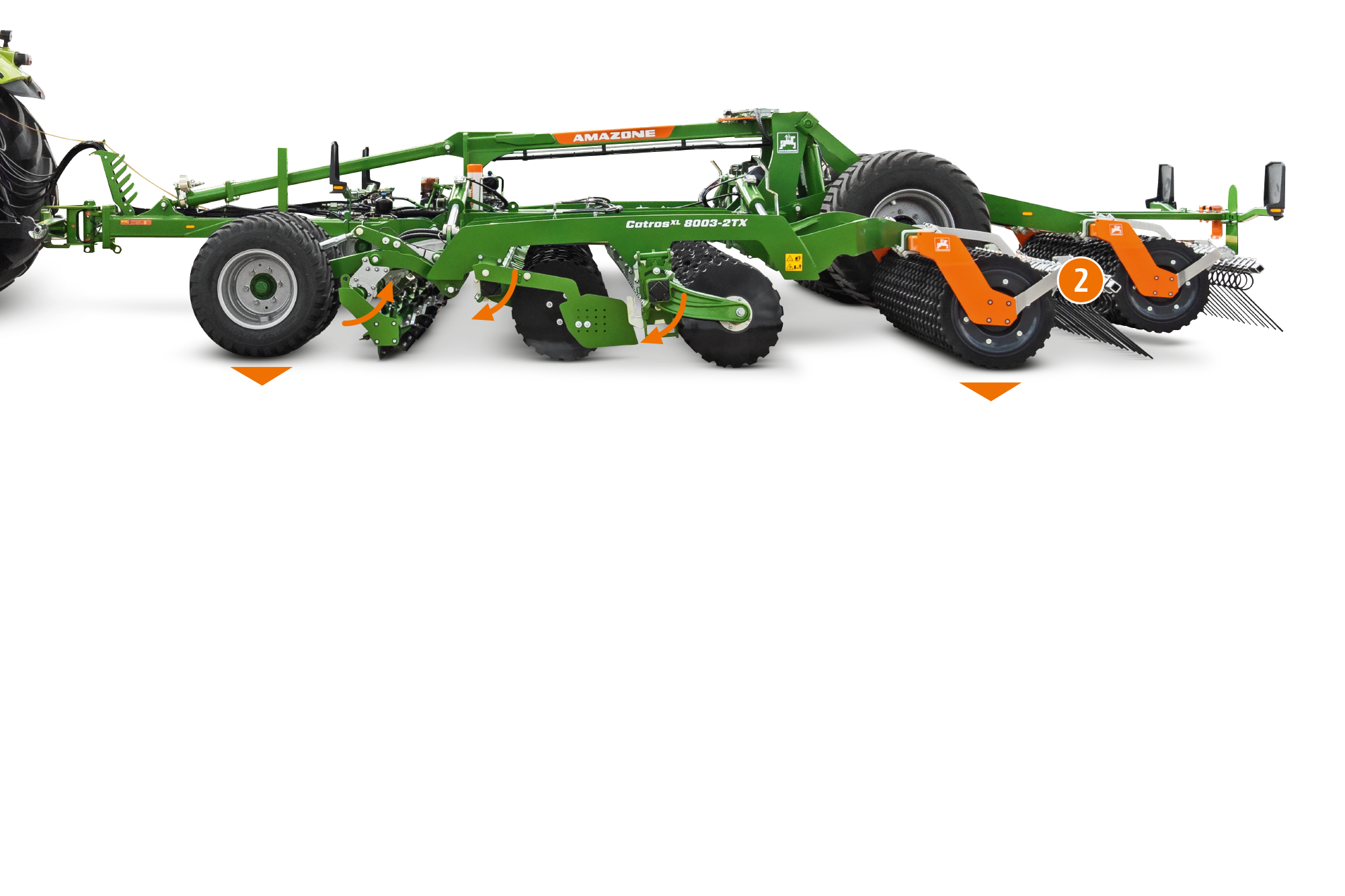

1. Ustawienie tylnego zagarniacza przy zmianie głębokości roboczej pozostaje niezmienione

1. Łatwa regulacja głębokości roboczej maszyny podstawowej
Maszyny z serii Catros 03 charakteryzują się wyjątkową koncepcją regulacji głębokości roboczej. Wał jest na stałe połączony z ramą główną. Aby ustawić głębokość roboczą, oba rzędy talerzy są w całości obracane.

• Wygodna regulacja głębokości roboczej, ponieważ rama główna pozostaje w tej samej pozycji.
• Nie zapycha się w ekstremalnych warunkach. Obrót rzędów talerzy pozostawia więcej miejsca pomiędzy talerzami a ramą oraz wałem.

2. Elastyczny zakres ustawień głębokości roboczej narzędzi wstępnych
Przy szerokim wyborze narzędzi wstępnych, AMAZONE oferuje właściwą ich kombinację dla wszystkich warunków.

• Niezależna regulacja narzędzia wstępnego i talerza
• Niezależne dopasowanie narzędzia wstępnego i talerza do ramy

3. Niezależna regulacja głębokości wału i tylnego zagarniacza
Z ponad 10 różnymi wałami, a tym samym prawdopodobnie najszerszym programem wałów na rynku, AMAZONE oferuje idealny wał do każdej gleby. Różne wały zapewniają optymalne zagęszczenie zgodnie z wymaganiami. Głębokość robocza wału jest niezależna od głębokości roboczej talerza, dzięki czemu nie ma potrzeby czasochłonnego ustawiania i regulowania wysokości!

Podczas pracy kompaktowymi bronami talerzowymi Catros i Certos, bez problemów osiąga się prędkości od 10 do 18 km/h. Umożliwia niezwykle dużą wydajność powierzchniową i zmniejsza potrzebny nakład pracy do minimum. Czynnikami decydującymi o sukcesie ekonomicznym są również niskie koszty paliwa, zużycie części i koszty napraw.

Głęboko i płytko ząbkowane talerze CatrosXL o średnicy 610 mm umożliwiają głębszą uprawę przy maksymalnym przemieszaniu. Perfekcyjne zagłębianie nawet w najtrudniejszych warunkach gwarantuje głębokości robocze do 16 cm pozostawiając za sobą homogeniczną mieszankę.

• Głębokości robocze od 5 do 16 cm
• Grubość talerzy 6 mm/Średnica talerzy 610 mm/głęboko wyzębione
• Duży odstęp między drugim rzędem talerzy a wałem
• Optymalne do obróbki poplonów i kukurydzy

1. Catros^XL 610 mm (głęboko wyzębiona)

Nie jest konieczne smarowanie łożyskowania talerzy, co znacznie ogranicza całkowite nakłady na konserwację. Elementy uszczelnienia pierścieniem ślizgowym są od dziesięcioleci używane w branży maszyn budowlanych do uszczelniania rolek tocznych w pojazdach gąsienicowych i pracują całkowicie niezawodnie w najtrudniejszych warunkach.

Zalety

• Niewymagające konserwacji łożyskowanie talerzy z elementami uszczelnienia pierścieniem ślizgowym oraz długotrwałe smarowanie
• Niewymagająca konserwacji ochrona przed przeciążeniami za pomocą gumowych elementów amortyzujących
• Indywidualne zawieszenie każdego talerza z optymalnym dopasowaniem do konturów pola i znakomitą przepustowością

1. 2-rzędowe, skośne łożysko kulkowe
2. 2 x pierścień uszczelniający (O-Ring)
3. 2 x pierścienie żeliwne z powierzchnią ślizgową
4. Ślizgowy pierścień uszczelniający zamontowany w uchwytach stożkowych
5. Olej przekładniowy
6. Wypróbowany 1 000 000-krotnie!

Dzięki kątowi 17° w przednim i 14° w tylnym rzędzie talerzy w bronach Catros⁺ i Catros^XL są one ustawione szczególnie stromo. Zapewnia to płynne przekazywanie mieszanki gleby i materii organicznej z pierwszego na drugi rząd talerzy i prowadzi do doskonałego przemieszania gleby z materiałem roślinnym. W porównaniu do talerzy o dużym kącie mocowania kąt wyrzutu przy stromym ułożeniu talerzy jest znacząco mniejszy. Dzięki temu mieszanka gleby i materii organicznej jest poprawnie rozkładana jeszcze przed wałem uprawowym.

• Talerze krańcowe regulowane na wysokość za pomocą otworu podłużnego umożliwiają czyste połączenie przejazdów w każdych warunkach roboczych.

Niezależnie od tego, czy to Catros⁺, Catros^XL czy Certos, we wszystkich maszynach każdy talerz mocowany jest na ramie osobno za pomocą gumowego elementu amortyzującego. Każdy talerz może niezależnie kopiować kontury gleby lepiej niż w przypadku maszyn ze sztywnym mocowaniem i dlatego gleba nie jest jedynie przegarniana ale intensywnie obrabiana. W ten sposób nawet przy nierównościach na powierzchni gleby można przeprowadzić równomierną płytką uprawę. Indywidualne zawierzenie talerzy umożliwia jednocześnie optymalne przejście dużych ilości materii organicznej w porównaniu do położenia i zawieszenia talerzy parami zapewniając wysoki prześwit.

Elastyczne, gumowe elementy amortyzujące na zawieszeniu każdego z talerzy służą nie tylko optymalnemu dopasowaniu do konturów pola, ale także zapewniają ochronę poszczególnych talerzy przed przeciążeniem. Gumowe elementy amortyzujące posiadają dużą średnicę, są bezobsługowe i pozwalają na nieograniczony ruch talerza po natrafieniu na kamień.
