Zarządzanie cieczą | Pompa | Centrala obsługowa

Inteligentne zarządzanie cieczą roboczą: Zintegrowane w ogólnej koncepcji

Umieszczony głęboko w ramie zbiornik cieczy roboczej o pojemności 4500 litrów (pojemność rzeczywista 4750 litrów) zapewnia korzystną pozycję punktu ciężkości i równomierny rozdział masy na wszystkie cztery koła opryskiwacza Pantera. Zbiornik cieczy roboczej zbudowano z doskonałego tworzywa wzmocnionego włóknem szklanym o gładkich ścianach wewnętrznych i zewnętrznych. Ściany zewnętrzne i wewnętrzne są zupełnie gładkie. Elektroniczny wskaźnik stanu napełnienia i cztery obrotowe dysze wysokociśnieniowe do mycia wnętrza są wyposażeniem seryjnym. Zbiornik wody płuczącej o pojemności 500 litrów ze wskaźnikiem napełnienia znajduje się z tyłu opryskiwacza Pantera.



  1. Dysze wysokociśnieniowe
  2. Mieszadło
  3. Czujnik stanu napełnienia
  4. Wydajny inżektor
  5. Pokrywa wlewu
Więcej informacji + Mniej informacji -

Wydajne pompy

Dwie wydajne tłokowe pompy membranowe o wydajności 520 l/min w Pantera 4504 zapewniają możliwość pracy także przy dużych dawkach oprysku i wysokich prędkościach oraz zawsze wystarczającą intensywność mieszania. Prędkość obrotową pompy można dowolnie regulować za pomocą AmaDrive w zakresie od 380 do 580 obr./min. Pompy są łatwo dostępne i znajdują się po prawej stronie maszyny.

Więcej informacji + Mniej informacji -

Pokrywa wlewu

Pokrywa wlewu, w pełni opracowana i wyprodukowana przez firmę AMAZONE, jest jedyna w swoim rodzaju na rynku. Ergonomiczny uchwyt ułatwia otwieranie i zamykanie przy niewielkim wysiłku. Pokrywa wlewu jest solidnie wykonana i optymalnie zamykana przez 8-stopniowy mechanizm blokujący.

Więcej informacji + Mniej informacji -

Przyłącze z automatycznym zatrzymywaniem napełniania

Dzięki automatycznemu wyłączaniu napełniania zapobiega się przelaniu maszyny podczas napełniania za pomocą węża ssącego. W przypadku napełniania ciśnieniowego opcjonalnie dostępne jest automatyczne wyłączenie napełniania. Dzięki umieszczeniu przyłącza w schowku z przodu możliwe jest napełnianie ciśnieniowe na krawędzi pola bez konieczności składania belki polowej.

Więcej informacji + Mniej informacji -

Wysokie dawki oprysku dzięki opcji HighFlow+

Opcja HighFlow+ umożliwia wykorzystanie obu pomp do oprysku. Jeśli normalna wydajność oprysku 200 l/min nie jest wystarczająca, automatycznie wykorzystywany jest strumień cieczy z pompy mieszadła, aż do osiągnięcia żądanej dawki. Pozostała wydajność pompy mieszadła jest nadal wykorzystywana do mieszania cieczy roboczej.

  • Wysokie dawki płynnych nawozów można aplikować z dużymi prędkościami roboczymi
  • W uprawie warzyw można stosować dawki 2000 l/ha przy 5 do 6 km/h
Więcej informacji + Mniej informacji -

SmartCenter z pakietem Comfort – Obsługa prosta jak nigdy!

Elementy obsługowe Pantery z pakietem Comfort

  1. Rozwadniacz
  2. Pistolet do płukania rozwadniacza
  3. Samooczyszczający się filtr ciśnieniowy
  4. Filtr ssący
  5. 7-drożny zawór ciśnieniowy
  6. Dozownik mydła
  7. Zawór do rozwadniacza
  8. TwinTerminal 3.0
  9. Opróżnianie filtra ciśnieniowego
  10. Obsługa zbiornika do mycia rąk
  11. Przyłącze Gardena do napełniania zbiornika z czystą wodą
  12. Rozwadniacz dla iniektora/rozwadniacza, odsysanie/dodatkowa wydajność napełniania
  13. Przyłącze ssania Camlock 3 cale
Więcej informacji + Mniej informacji -

Pakiet Comfort – prosta i intuicyjna obsługa

Pakiet komfortowy zawiera również standardowo TwinTerminal 3.0. Dodatkowo możliwe jest automatyczne zatrzymanie napełniania przy napełnianiu przez ssanie. Opcjonalnie oferowane jest również automatyczne zatrzymanie napełniania ciśnieniowego. Podczas aplikacji, intensywność mieszania jest automatycznie regulowana w zależności od stanu napełnienia zbiornika głównego. Wraz z obniżaniem się poziomu cieczy w zbiorniku automatycznie zmniejsza się intensywność mieszania, aż do całkowitego wyłączenia. Dzięki temu mieszanie małych ilości cieczy nie powoduje spieniania. Automatyczna regulacja pracy mieszadła oferuje również jego autodynamiczne sterowanie. Oznacza to, że: jeżeli potrzebna jest większa dawka oprysku na belce polowej, to mieszadło dodatkowe zostanie zamknięte.

Po aplikacji pakiet Comfort umożliwia w pełni automatyczne mycie, które można całkowicie obsługiwać zdalnie z kabiny. Inne funkcje takie jak mycie belki polowej, intensywne mycie zbiornika albo zdefiniowane rozcieńczenie do mającego nastąpić później dotankowania na polu, również zawiera Comfort-Paket.


Zalety:

  • Komfortowe napełnianie zbiornika cieczy roboczej i cieczy płuczącej z automatycznym zatrzymywaniem napełniania
  • Brak spieniania cieczy roboczej dzięki automatycznemu sterowaniu zależnemu od stanu napełnienia i wyłączanej funkcji mieszadła
  • Zawsze pełna wydajność opryskiwania i mieszania dzięki w pełni zautomatyzowanemu sterownikowi mieszadła
  • Zdalnie obsługiwane, automatyczne programy czyszczenia zapewniające czystość opryskiwacza
Więcej informacji + Mniej informacji -

7-drogowy zawór ciśnieniowy – bezpieczne przełączanie z zaworami gniazdowymi

Wyjątkowo praktyczny jest 7-drożny zawór ciśnieniowy, w który wyposażony jest opryskiwacz Pantera z pakietem Comfort. Inaczej niż w przypadku zwykłych zaworów ciśnieniowych, własny projekt firmy AMAZONE zawiera zawory gniazdowe. Odpowiednie ścieżki przepływu cieczy są otwierane lub zamykane wyłącznie przez uniesienie lub opuszczenie dźwigni zaworu ciśnieniowego.


Zalety:

  • Wszystkie funkcje po stronie ciśnieniowej są obsługiwane zaworem
  • Minimalne zużycie uszczelek i odporność na piach i substancje zawieszone w wodzie
  • Przy zmianie funkcji nie jest aktywowana żadna niepożądana ścieżka
Więcej informacji + Mniej informacji -

SmartCenter z pakietem Comfort plus – obsługa z maksymalnym komfortem

Elementy obsługowe opryskiwacza Pantera z pakietem Comfort plus

  1. Rozwadniacz
  2. Pistolet do płukania rozwadniacza
  3. Closed Transfer System, przyłącze ciśnieniowe ¾ cala
  4. Filtr ssący
  5. Samooczyszczający się filtr ciśnieniowy
  6. TwinTerminal 7.0
  7. Dozownik mydła
  8. Zawór do rozwadniacza
  9. Obsługa zbiornika do mycia rąk
  10. Przyłącze Gardena do napełniania zbiornika z czystą wodą
  11. Zamknięty system transferu, przyłącze ciśnieniowe 1 cal
  12. Przyłącze ssania Camlock 3 cale


Zalety:

  • Łatwa obsługa: Po wybraniu funkcji maszyna ustawia wszystko automatycznie
  • Maksymalny komfort: Automatyczne napełnianie i automatyczne zatrzymanie napełniania podczas napełniania ssącego i ciśnieniowego
  • Maksymalne bezpieczeństwo: W pełni zautomatyzowane czyszczenie całej maszyny, włącznie z rozwadniaczem
  • Maksymalna wydajność: Automatyczne szybkie napełnianie poprzez iniektor po zakończeniu wpłukiwania
  • Autodynamiczne sterowanie mieszadła
Więcej informacji + Mniej informacji -

TwinTerminal 7.0 z ekranem dotykowym

Z pakietem Comfort plus obsługa jest szczególnie wygodna. Zamiast zaworów obsługowych dostępny jest TwinTerminal 7.0 z ekranem dotykowym, który znacznie ułatwia obsługę maszyny. Do obsługi obiegu cieczy roboczej służy wyłącznie wysokoczuły ekran dotykowy, który działa bez zarzutu nawet pod dotykiem palców w rękawicach. Użytkownik wybiera tylko żądaną funkcję, a opryskiwacz ustawia się automatycznie!

W sterowniku można zapisać dwa indywidualne profile napełniania dla różnych użytkowników i zastosowań. Do napełniania wystarczy tylko podłączyć wąż, maszyna napełni automatycznie do wybranego poziomu zbiornik cieczy roboczej oraz zbiornik na czystą wodę. Opcjonalnie można wybrać regulowaną indywidualnie przerwę w napełnianiu zbiornika cieczą roboczą.

Więcej informacji + Mniej informacji -

Pompa wody płuczącej

W skład pakietu Comfort plus wchodzi pompa wody płuczącej o wydajności 160 l/min. Za jej pomocą rozwadniacz może być zaopatrywany wodą płuczącą ze zbiornika czystej wody podczas napełniania ciśnieniowego.

Za pomocą pompy wody płuczącej zbiornik czystej wody i zbiornik cieczy roboczej mogą być napełniane równolegle przez przyłącze ssące. Dodatkowa pompa wody płuczącej umożliwia szybkie mycie opryskiwacza Pantera.

Więcej informacji + Mniej informacji -

Automatyczne i samoczynne czyszczenie

Cały opryskiwacz z rozwadniaczem można myć całkowicie automatycznie. Do tego celu Pantera posiada programy mycia w pakiecie Comfort plus: mycie intensywne, mycie szybkie i płukanie belki polowej.

Ponadto rozwadniacz może płukać się samoczynnie po każdym napełnieniu.

Więcej informacji + Mniej informacji -

Rozwadniacz

Wyjątkowa wygoda dzięki prostej i scentralizowanej obsłudze

Rozwadniacz o pojemności 60 l znajduje się bezpośrednio przed osprzętem obsługowym. Stożkowy kształt zbiornika z centralnym wylotem oraz ogromną wydajnością ssania do ponad 200 l/min zapewnia szybkie, bezproblemowe napełnianie i dokładne opróżnianie.


Zalety:

  • Wydajność ssania do 200 l/min ‒ dla szybkiego, bezproblemowego napełniania i dokładnego opróżniania
  • Bezstopniowa regulacja dyszy mieszającej ‒ zapobiega zapychaniu się środkami w postaci proszku i granulatu
  • Płynnie regulowany wysokowydajny przewód pierścieniowy
  • W połączeniu z pakietem Comfort podczas napełniania ciśnieniowego można zasilać rozwadniacz stałym, wysokim ciśnieniem wody za pomocą pompy wody płuczącej.
  • Pyłoszczelna i wodoszczelna pokrywa rozwadniacza jako praktyczna podstawka ze zintegrowanym ociekaczem
  • Dysza do mycia kanistrów z praktyczną płytą dociskową do mycia miarki i kanistra
  • Mała powierzchnia kontaktu na dyszy do mycia kanistrów, gdzie dysza może być aktywowana do czyszczenia szyjki kanistra

Pokrywa została wyposażona uchwyty na miarki lub kanistry po środkach ochrony roślin, aby opróżnić je po płukaniu.

Zamknięty rozwadniacz można przepłukać w celu jego samooczyszczenia.


Więcej informacji + Mniej informacji -

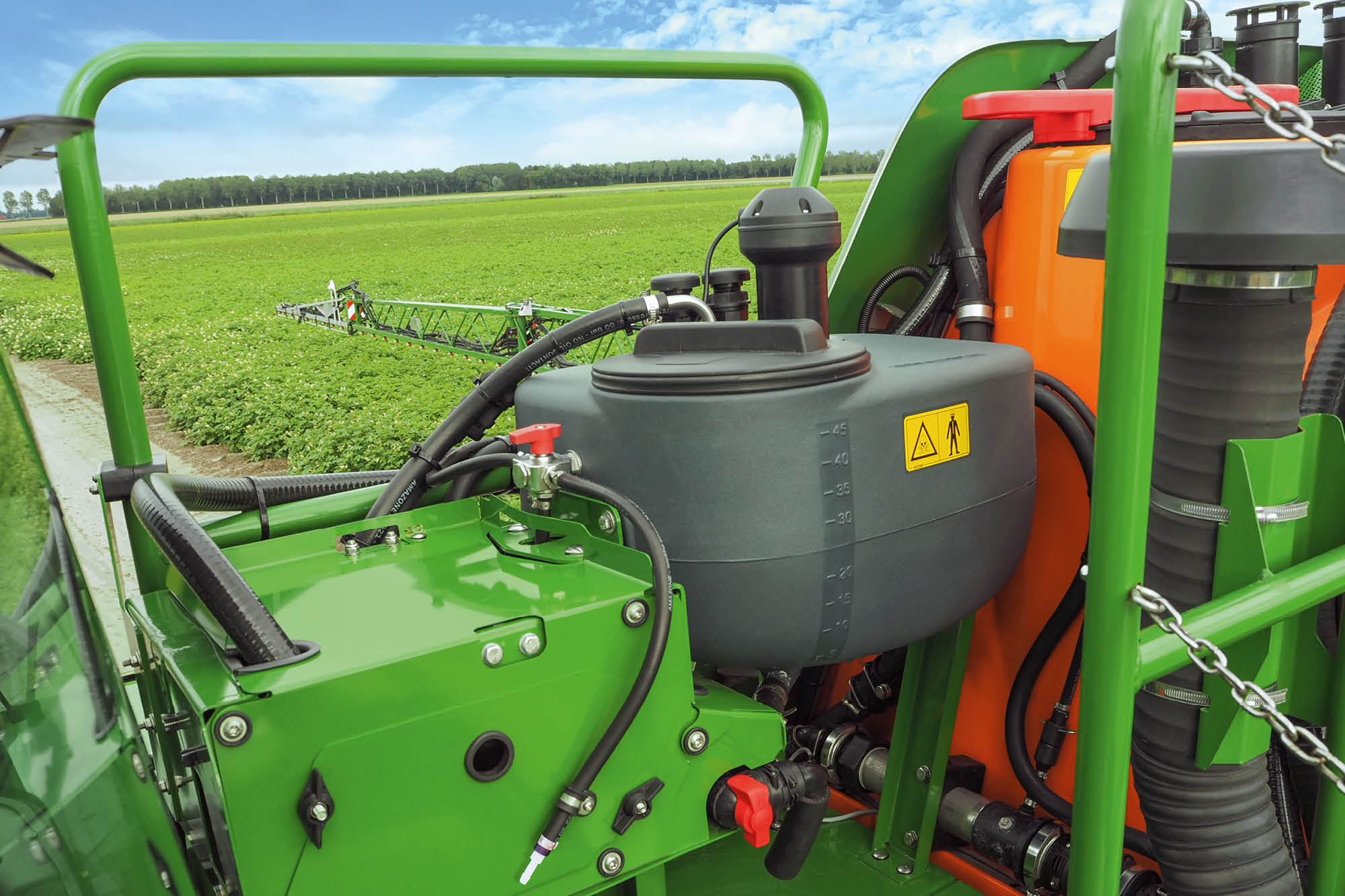

Wtrysk bezpośredni DirectInject – szybkie, elastyczne i zorientowane na zapotrzebowanie dodatkowe dozowanie środków ochrony roślin

Dlaczego DirectInject?
Wymagania w zakresie ochrony roślin stawiane rolnikom i sprzętowi stale rosną. Ważnym punktem jest tu elastyczność wyboru środków ochrony roślin w polu. Z punktu widzenia upraw często konieczne jest reagowanie specyficznymi produktami i środkami jedynie w konkretnych, wydzielonych obszarach. Istnieją też różne obowiązki związane z chronionymi strukturami i wodami powierzchniowymi, które rolnik musi uwzględniać wybierając środki ochrony roślin.


Budowa systemu
AMAZONE z DirectInject jest systemem bezpośredniego wtrysku środków ochrony roślin. Środki ochrony roślin można dozować lub nie podczas aplikacji, w zależności od zapotrzebowania. Szczególną cechą DirectInject w porównaniu z konwencjonalnymi systemami jest szybki czas reakcji w procesie zasilania i kompletna integracja z obiegiem cieczy roboczej oraz systemem obsługi opryskiwacza Pantera. DirectInject składa się z dodatkowego zbiornika o pojemności 50 l z odpowiednią techniką dozowania, zintegrowanego między kabiną a dużym zbiornikiem cieczy roboczej.

Zalety systemu:

  • Elastyczne, szybkie i odpowiadające zapotrzebowaniu stosowanie
  • środków ochrony roślin
  • Optymalny stan upraw
  • Ochrona środowiska
  • Oszczędność:
    • Czas i koszty pracy
    • Koszty maszyn
    • Środki ochrony roślin


Stosowanie w polu
Jeżeli operator opryskiwacza Pantera np. na określonej powierzchni stwierdzi, że znajdują się tam niepożądane chwasty, może on aktywować dozowanie DirectInject naciskając przycisk w kabinie. Do cieczy roboczej ze zbiornika głównego jest wtedy dozowany dodatkowy produkt ze zbiornika DirectInject. Dwuprzewodowy system rozwiązuje problem optymalnej reakcji występujący w systemach konwencjonalnych. W drugim przewodzie cieczy w belce polowej znajduje się wstępnie zmieszana ciecz robocza ze zbiornika głównego oraz środka ochrony roślin ze zbiornika DirectInject. Po aktywacji wtrysku bezpośredniego mieszanka jest dozowana przez wiele miejsc zasilania na belce polowej poprzez korpusy z rozpylaczami. Gwarantuje to minimalne czasy reakcji. W tym celu zawór cieczy roboczej ze zbiornika oraz zawór drugiego przewodu cieczy roboczej ze wstępnie zmieszanym środkiem DirectInject są przełączane naprzemiennie, tak aby ciecz robocza była zawsze pobierana tylko z jednego przewodu.

Więcej informacji + Mniej informacji -
