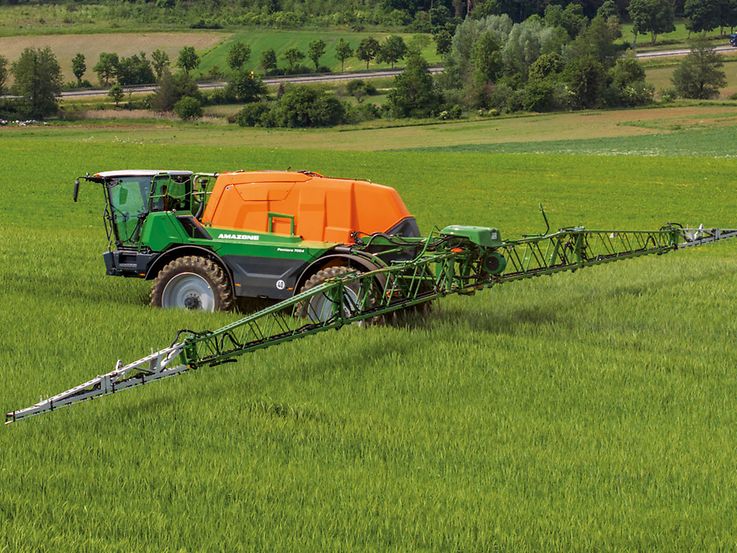

Samojezdny opryskiwacz polowy Pantera 7004

Superlekkie i równocześnie superstabilne

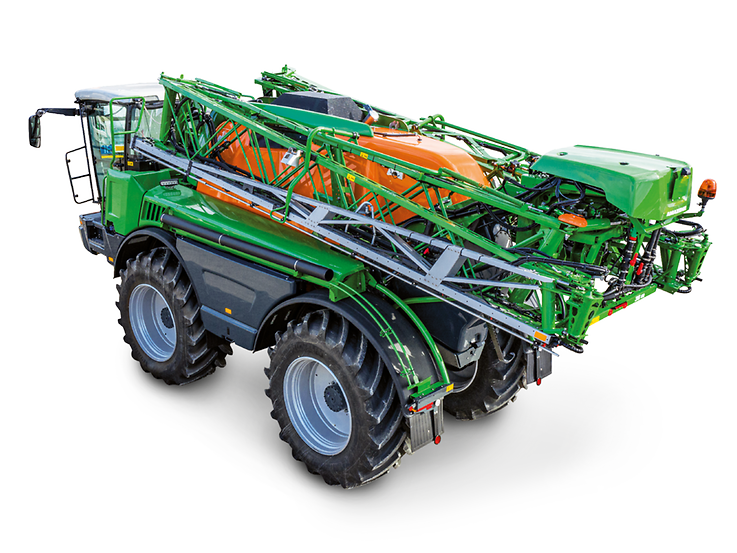

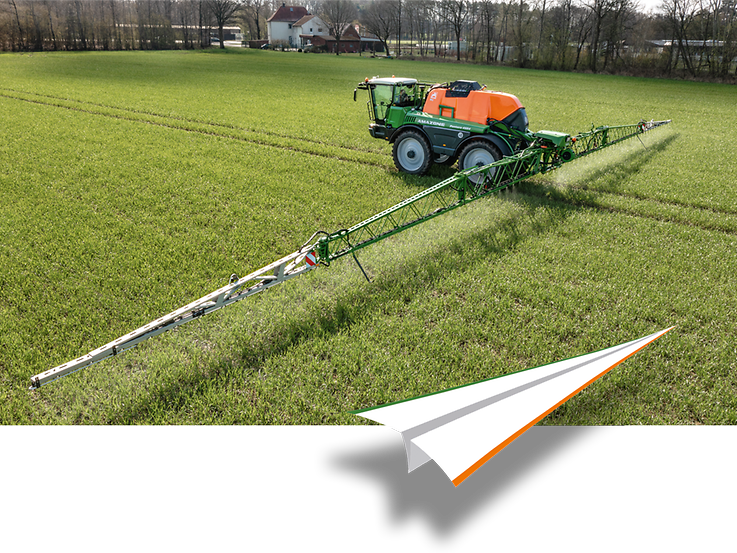

Belki polowe AMAZONE dzięki zastosowaniu specjalnej konstrukcji profilowej są jednocześnie superlekkie i superstabilne. Szerokości belki polowej od 21 do 48 m umożliwiają optymalne dopasowanie do struktury gospodarstwa. Wysoka jakość belki polowej daje jej wieloletnią trwałość przy bardzo dużych wydajnościach powierzchniowych. Kompaktowe wymiary transportowe od 2,55 m zapewniają bezpieczny transport drogowy.

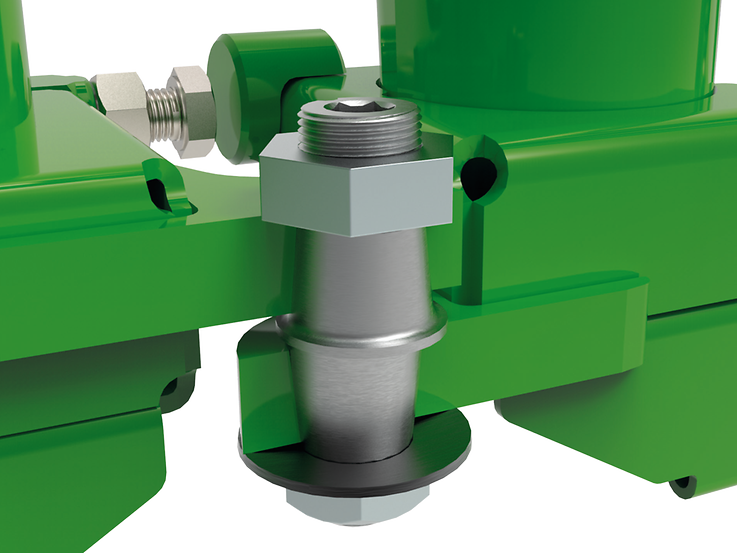

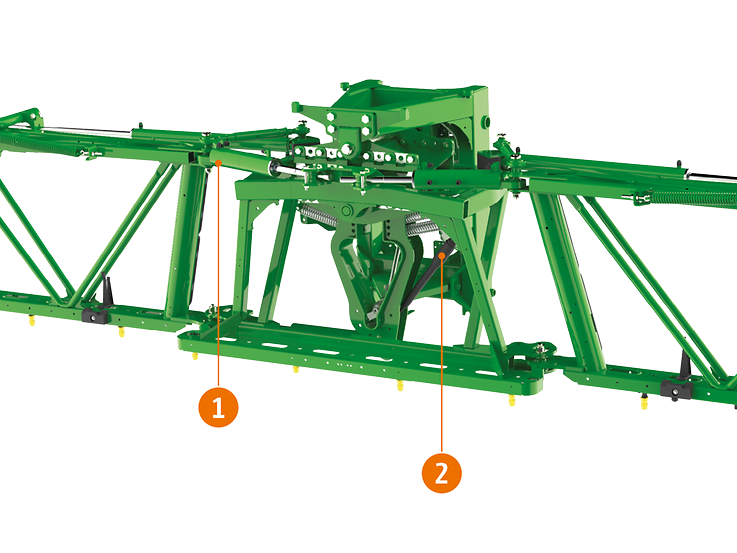

Długoletnie doświadczenie w budowie belek polowych bardzo się opłaca: Stożkowy sworzeń przegubu to inteligentne centrum przemyślanej filozofii belki polowej! Belka polowa spoczywa bez luzów na stożkowych sworzniach i także po wielu latach zapewnia użytkownikowi optymalne funkcjonowanie.

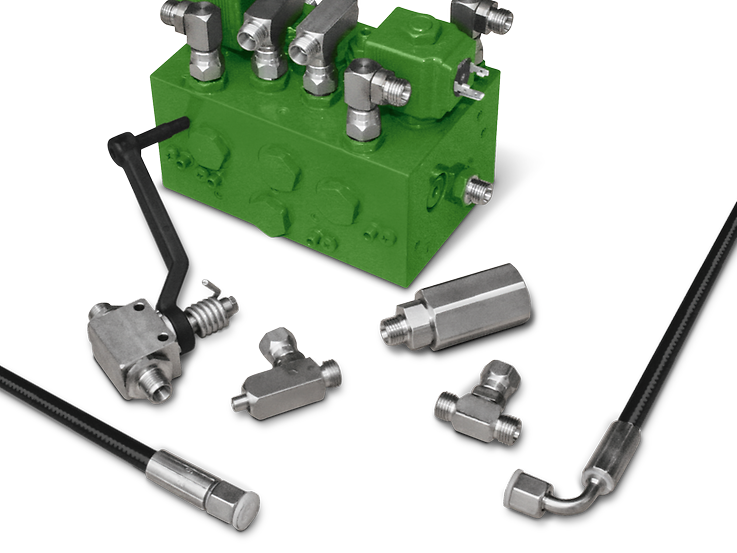

Zastosowanie w standardzie stali nierdzewnej, malowania zanurzeniowego na zasadzie różnicy potencjału tak samo jak w przemyśle samochodowym, jak również odpowiedni dobór tworzyw sztucznych i aluminium stanowi gwarancję długiej żywotności.

Wysokogatunkowe kilkuwarstwowe lakierowanie zapewnia najwyższą i długotrwałą jakość.

1. Blacha stalowa
2. Fosforanowanie cynkowe (warstwa krystaliczna)
3. Gruntowanie kataforetyczne
4. Lakier zewnętrzny

Bardzo stabilna, bardzo lekka i bardzo kompaktowa, do szerokości roboczych 36 m

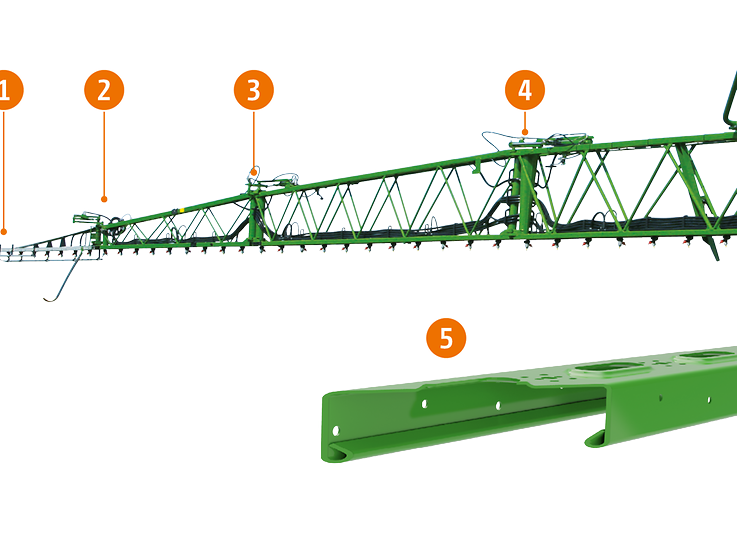

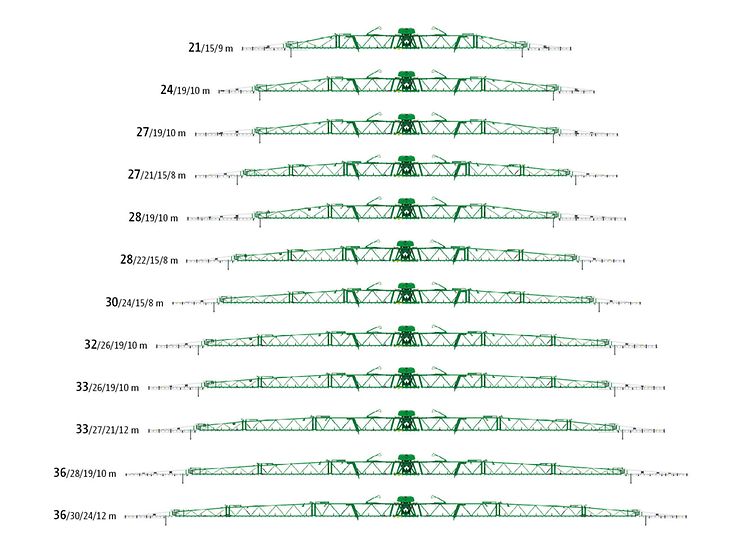

Belka polowa Super-L2 o szerokości roboczej od 21 do 36 metrów
Bardzo mała szerokość transportowa wynosząca we wszystkich trzyczęściowych belkach polowych Super-L2 tylko 2,40 m przy szerokości roboczej 21, 24, 27 i 28 m. Zaskakująco mała szerokość transportowa wszystkich czteroczęściowych belek polowych Super-L2 to tylko 2,60 m przy szerokości roboczej 27, 28, 30, 32, 33 i 36 m.

Bardzo stabilna, bardzo lekka i bardzo kompaktowa, do szerokości roboczych 48 m

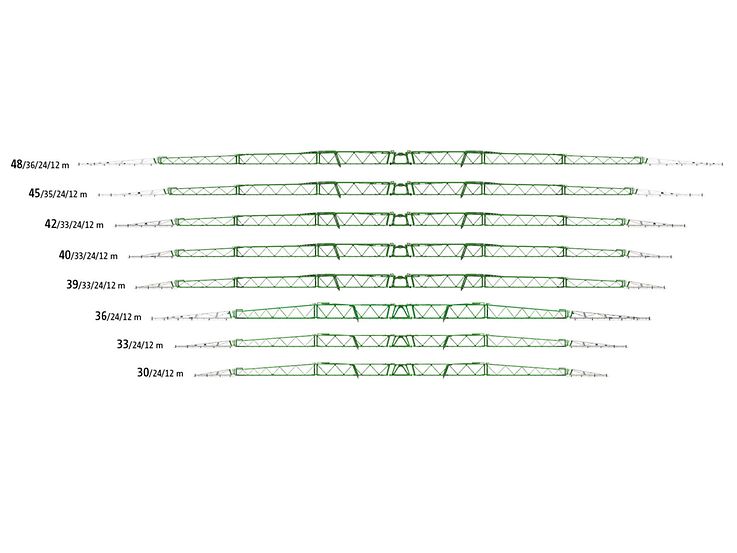

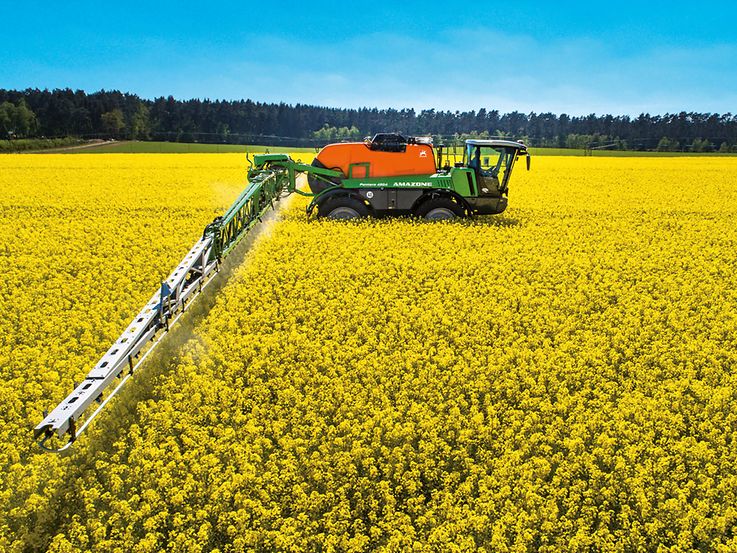

Belka polowa Super-L3 o szerokości roboczej od 30 do 48 metrów

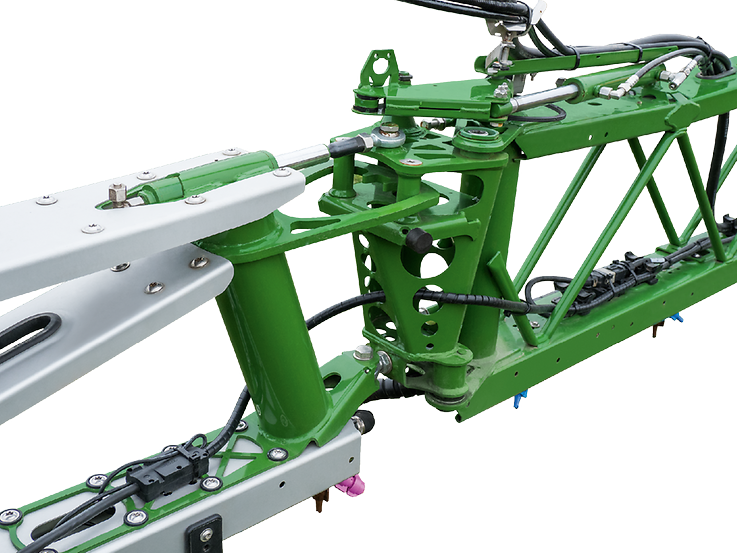

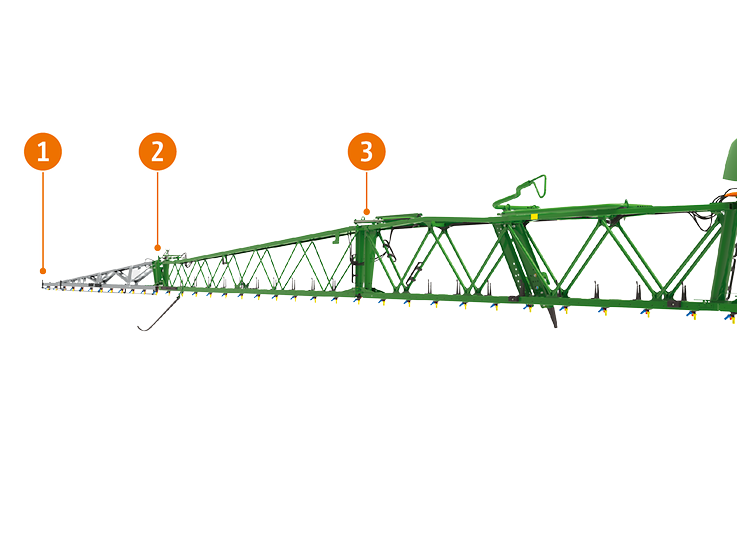

Specjalna konstrukcja profilów belki zapewnia maksymalną stabilność przy niskiej masie własnej. Wysięgniki wewnętrzne belki Super L3 jest wykonany ze stali. Dla minimalnej masy całkowitej, wysięgniki zewnętrzne są wykonane z aluminium. Zaletą lekkich wysięgników zewnętrznych jest to, że ich części zewnętrzne mają niewielką masę, którą trzeba prowadzić spokojnie nad łanem. Zwłaszcza w przypadku dużych szerokości roboczych szczególnie ważne jest dla segmentów zewnętrznych spokojne prowadzenie belki. Aby uzyskać maksymalną stabilność przy niskiej masie własnej, profile przedostatniego wysięgnika belki polowej Super L3 o szerokości 48 m są wykonane z włókna węglowego.

Zawsze najlepsze wyposażenie
Belki polowe Super-L3 o szerokości roboczej od 39 m są standardowo wyposażone w aktywne prowadzenie belki ContourControl, tłumienie drgań SwingStop plus oraz indywidualne przełączanie rozpylaczy AmaSwitch lub AmaSelect. Każda z nich ma też system DUS pro.

Masywne wysięgniki z hydraulicznie napinanymi przegubami odchylania w wysięgnikach zewnętrznych zapewniają absolutnie stabilną pozycję belki w każdych warunkach. Jeśli pomimo masywnej konstrukcji, podczas pokonywania zakrętów lub w trakcie przyspieszania powstają drgania, są one bezpośrednio redukowane przez system SwingStop plus.

Rozkładanie Flex belki polowej Super-L2 i Super-L3

System składania belki Flex 1 i Flex 2 AMAZONE to dwa elektrohydrauliczne systemy składania belki polowej. Belki polowe są w każdym punkcie składania wyposażone w elektrohydrauliczny blok sterujący, kontrolowany bezpośrednio przez oprogramowanie maszyny. Pozwala to na realizowanie bardzo szybkich procesów rozkładania i składania. Gdy pierwszy wysięgnik jest rozłożony lub złożony w ok. 70%, automatycznie rozpoczyna się proces składania lub rozkładania kolejnego wysięgnika.

Rozkładanie belki Flex 1
Poza opisanymi zaletami rozkładanie belki Flex 1 zawiera następujące funkcje:

• Regulacja wysokości
• rozkładanie/składanie
• jednostronne rozkładanie ze zredukowaną prędkością jazdy (maks. 6 km/h)
• redukcja szerokości roboczej
• regulacja pochylenia

Rozkładanie belki Flex 2
Dodatkowo poza opisanymi zaletami system rozkładania belki Flex 2 oferuje następujące funkcje:

• Jednostronna / dwustronna zmiana geometrii belki polowej na +
• Jednostronna / dwustronna belka polowa (w połączeniu z ContourControl)

„Żeby przyspieszyć rozkładanie, firma AMAZONE zamiast prostego rozkładania sekcji jedna po drugiej, zastosowała rozkładanie sterowane czujnikami. Dzięki temu zyskujemy cennych 19 sekund przy rozkładaniu i aż 27 sekund przy składaniu – rewelacja!”
(„profi” – Raport z jazdy Amazone UX 5201 Super – 10/2017)

1. Rozkładanie jednostronne (za pomocą rozkładania Flex 1)
2. Zmiana geometrii belki na +
3. Zmiana geometrii belki (za pomocą rozkładania Flex 2)
4. Zmiana geometrii belki na -
5. Zmiana geometrii belki (za pomocą rozkładania Flex 2 w połączeniu z ContourControl)

Profile użytkownika w oprogramowaniu maszyny umożliwiają zapisywanie indywidualnych profili o zredukowanej szerokości roboczej. Jeżeli np. belka polowa o szerokości 36/30/24 m ma być rozłożona jedynie do 30 m, można to szybko i łatwo wykonać przez zmianę profilu. Po rozłożeniu aktywna szerokość robocza zostaje automatycznie rozpoznana, a zewnętrzne rozpylacze dezaktywowane przez indywidualne przełączanie rozpylaczy AmaSwitch lub AmaSelect. Zredukowana szerokość robocza jest automatycznie przejmowana do Section Control.

AutoLift – komfortowa automatyka nawrotu

Za pomocą automatycznego podnoszenia belki polowej AutoLift (wyposażenie seryjne) jest ona podnoszona na żądaną wysokość przy każdym wyłączeniu belki polowej. Przy rozpoczęciu oprysku ponownie obniża się do docelowej wysokości. Eliminuje to zagrożenie uszkodzenia belki polowej na nawrotach.

• Automatyczne obniżanie wstępne belki polowej w GPS-Switch
  W funkcji GPS-Switch terminala obsługowego obniżanie belki polowej może się rozpocząć, zanim opryskiwacz dotrze do nieopryskanego obszaru. Dzięki temu przy opuszczaniu dysz belka polowa znajduje się już na wysokości roboczej. Warunkiem jest określenie granicy pola w GPS-Switch oraz terminal AMAZONE ISOBUS.

DistanceControl czy ContourControl? Zdecyduj sam!

Dzięki automatycznym systemom prowadzenia belki polowej DistanceControl i ContourControl firma AMAZONE oferuje właściwe rozwiązanie do każdych potrzeb. Dzięki w pełni automatycznemu systemowi prowadzenia belki polowej DistanceControl sterowanie belką opryskową należy do maszyny.

Firma AMAZONE prezentuje wysokiej klasy rozwiązanie w postaci innowacyjnego prowadzenia belki polowej ContourControl, szczególnie dla klientów w trudnych warunkach terenowych. System ContourControl zapewnia maksymalną precyzję także przy dużych prędkościach jazdy.

Jako wyposażenie do belek polowych Super-L firma AMAZONE oferuje do samojezdnego opryskiwacza polowego Pantera w pełni automatyczne prowadzenie belek polowych DistanceControl z 2 czujnikami lub DistanceControl plus z 4 czujnikami. System DistanceControl z 4 czujnikami jest zalecany dla bardzo zróżnicowanych upraw lub przy zróżnicowanym stopniu rozwoju roślin. Są one połączone równolegle i uwzględniany jest sygnał z czujnika znajdującego się najbliżej powierzchni docelowej.

1. Czujniki ultradźwiękowe
2. Czujniki kątów

Zalety prowadzenia belki DistanceControl:

• Całkowicie automatyczne prowadzenie belki, łącznie z prowadzeniem w pionie, regulacją pochylenia i podnoszeniem belki na poprzeczniaku
• Automatyczna obustronna zmiana geometrii belki polowej w połączeniu z rozkładaniem belki Flex 2

Aktywne prowadzenie belki polowej ContourControl firmy AMAZONE jest całkowicie automatycznym systemem prowadzenia belek polowych o szerokości roboczej od 21 m. Wymóg maksymalnej precyzji podczas aplikacji jest spełniony dzięki najmniejszym odległościom od powierzchni docelowej, nawet przy dużych prędkościach i szerokościach roboczych. ContourControl można stosować z belką polową Super-L w połączeniu z rozkładaniem belki Flex 1 lub Flex 2.

Podstawą nowego prowadzenia belki polowej jest szybko działający układ hydrauliczny i 4 czujniki lub – w połączeniu z rozkładaniem Flex 2 – nawet 6 czujników, które umożliwiają automatyczną zmianę geometrii belki.

Zalety:

• Optymalny rozkład poprzeczny
• Precyzyjne, bardzo szybkie automatyczne sterowanie wysokością
• Odstęp od powierzchni docelowej poniżej 50 cm – mniejsze znoszenie
• Bardzo szybkie procesy składania
• Najwyższa precyzja przy dużych prędkościach roboczych
• Eleganckie prowadzenie belki przy dużych szerokościach roboczych

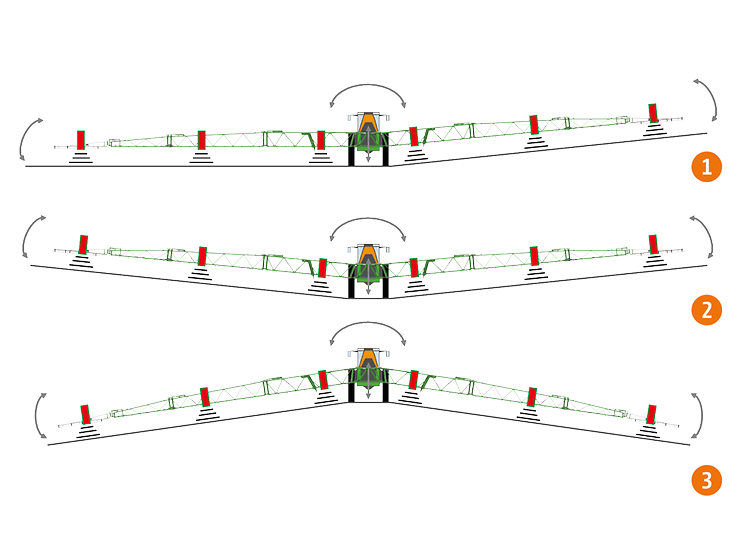

1. Jednostronna zmiana geometrii belki na +, prawa strona (rozkładanie Flex 2)
2. Obustronna zmiana geometrii belki na + (rozkładanie Flex 2)
3. Obustronna zmiana geometrii belki na - (składanie Flex 2)

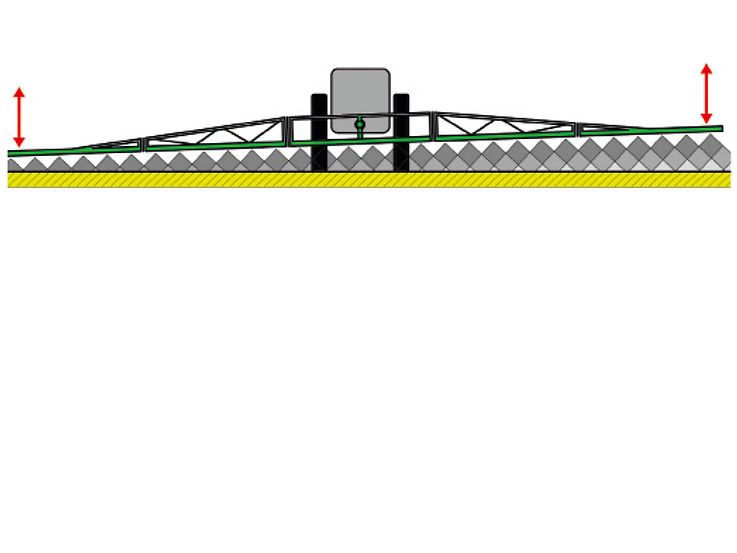

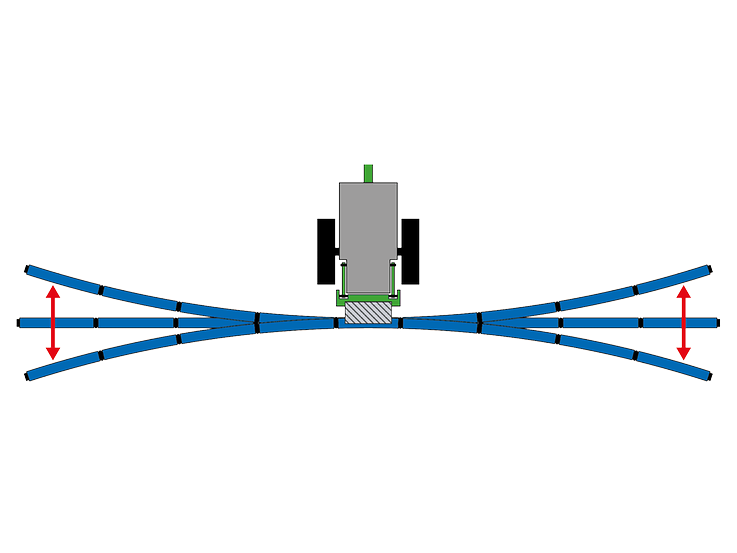

AMAZONE w wyposażeniu specjalnym do systemu regulacji belki polowej ContourControl oferuje aktywny układ tłumienia drgań SwingStop, spełniający coraz bardziej rosnące wymagania wobec poziomego położenia belki polowej, jak na przykład dostosowanie do większych szerokości roboczych i większych prędkości jazdy. Oddziaływania zewnętrzne, takie jak nierówności terenu, jazda po zakrętach, procesy przyspieszenia oraz rosnące prędkości robocze, powodują ogromne obciążenia belki polowej w kierunku poziomym. Może to spowodować ruchy poziome wysięgników belki polowej, a tym samym bardzo negatywnie wpływać na rozkład wzdłużny na końcach belki polowej.

Ponieważ ruchy poziome silniej występują na zewnątrz belki polowej, ten efekt bardzo zwiększa się w przypadku belek polowych o dużej szerokości. Aby zmniejszyć te drgania poziome, SwingStop mierzy za pomocą czujników przyspieszenia występujące w wysięgnikach belki polowej. Obydwa aktywnie działające siłowniki hydrauliczne w zawieszeniu belki polowej aktywnie wyrównują te drgania i zapewniają bardzo stabilne położenie belki polowej w poziomie.

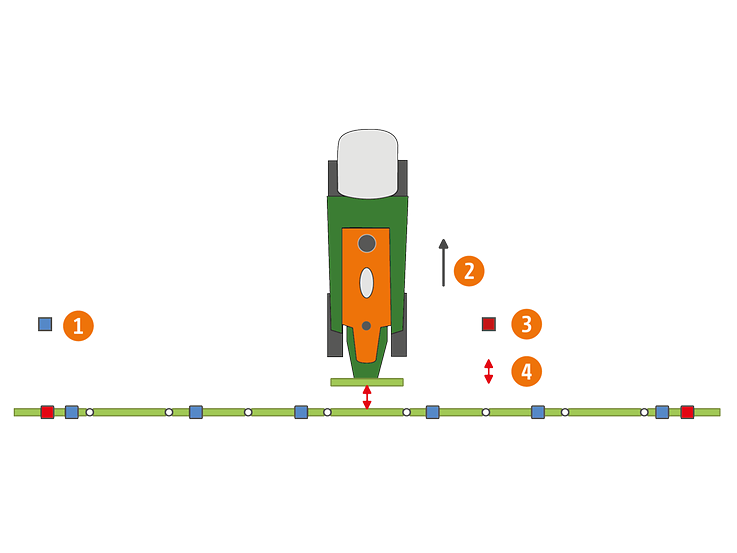

1. 6 Czujnik ultradźwiękowy do ContourControl
2. Kierunek jazdy
3. 2 czujniki przyspieszania systemu SwingStop
4. Siłownik SwingStop

Zalety:

• Optymalny rozkład wzdłużny
• Redukcja poziomych ruchów belki polowej zapewnia stabilne położenie belki w poziomie
• Bardzo szybki i precyzyjny system pracy nawet przy dużych prędkościach roboczych
• Najwyższy poziom wydajności przy najwyższej precyzji

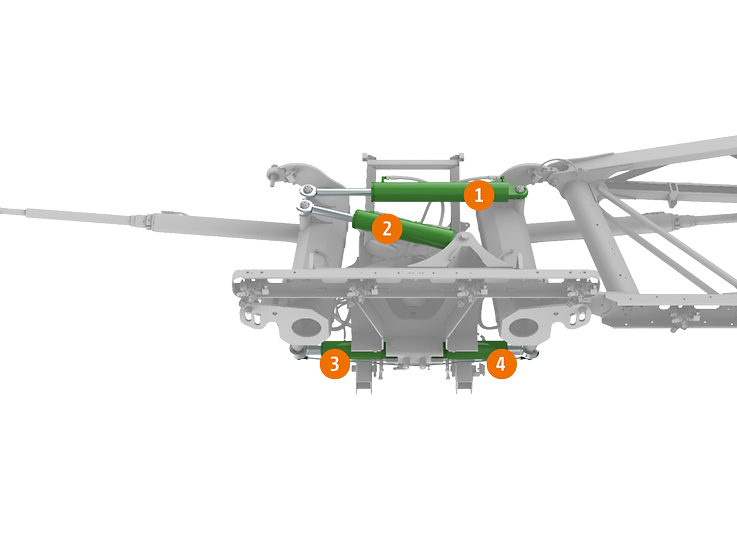

SwingStop plus – niezależne tłumienie drgań obydwu części belki polowej
W przypadku belek Super L3 o szerokości roboczej od 39 m montowany jest nowy system kompensacji drgań, obejmujący zmodernizowany system tłumienia SwingStop plus. Obejmuje on znane wcześniej zalety SwingStop, jednak różni się od podstawowej wersji tym, że ruchy obydwu stron belki polowej są tłumione hydraulicznie niezależnie od siebie w kierunku jazdy. Umożliwia to jeszcze dokładniejszy, optymalny rozkład wzdłużny podczas aplikacji.

Redukcja drgań symetrycznych i asymetrycznych
SwingStop plus jest w stanie bardzo efektywnie wyrównywać drgania symetryczne, występujące np. podczas przyśpieszania i hamowania. Nowa konstrukcja systemu wyrównania drgań umożliwia teraz indywidualne sterowanie obydwoma segmentami belki polowej. W przypadku SwingStop plus każdy z wysięgników ma siłownik hydrauliczny aktywnie przeciwdziałający drganiom występującym w tych wysięgnikach. Tym samym w sposób niezawodny są kompensowane również asymetryczne drgania belki polowej występujące podczas jazdy na zakrętach.
