Siewnik nabudowany Cataya

Solidna i precyzyjna redlica za pługiem dla Cataya Special

Redlica stopkowa WS jest idealna do siewu po orce lub z małą ilości słomy, np. po rzepaku lub po burakach. Materiał, z którego wykonano czubek redlicy to żeliwo utwardzone, które jest wyjątkowo wytrzymałe. W dużych gospodarstwach o agresywnych glebach czubki redlic można w wypadku zużycia szybko i łatwo wymienić po zluzowaniu jednej śruby.

Ustawienie w 3 rzędach i duży odstęp redlic eliminują możliwości powstawania zatorów w strefie redlic. Lejek prowadzący w redlicy kieruje ziarna bezpośrednio za czubek redlicy. Zastawka zapobiega zapychaniu wylotu redlicy przy opuszczaniu maszyny.

1. Wspornik redlicy
2. Czubek redlicy z utwardzanego żeliwa

Do bardzo płytkiego siewu na glebach lekkich lub do siewu w mulcz przy średniej ilości słomy zaprojektowano szablaste czubki redlic. Ich wymiana w miejsce redlic WS wymaga niewiele wysiłku.

Nakładki do siewu pasmowego można łatwo montować na redlice w celu rozdziału nasion i redukcji głębokości siewu.

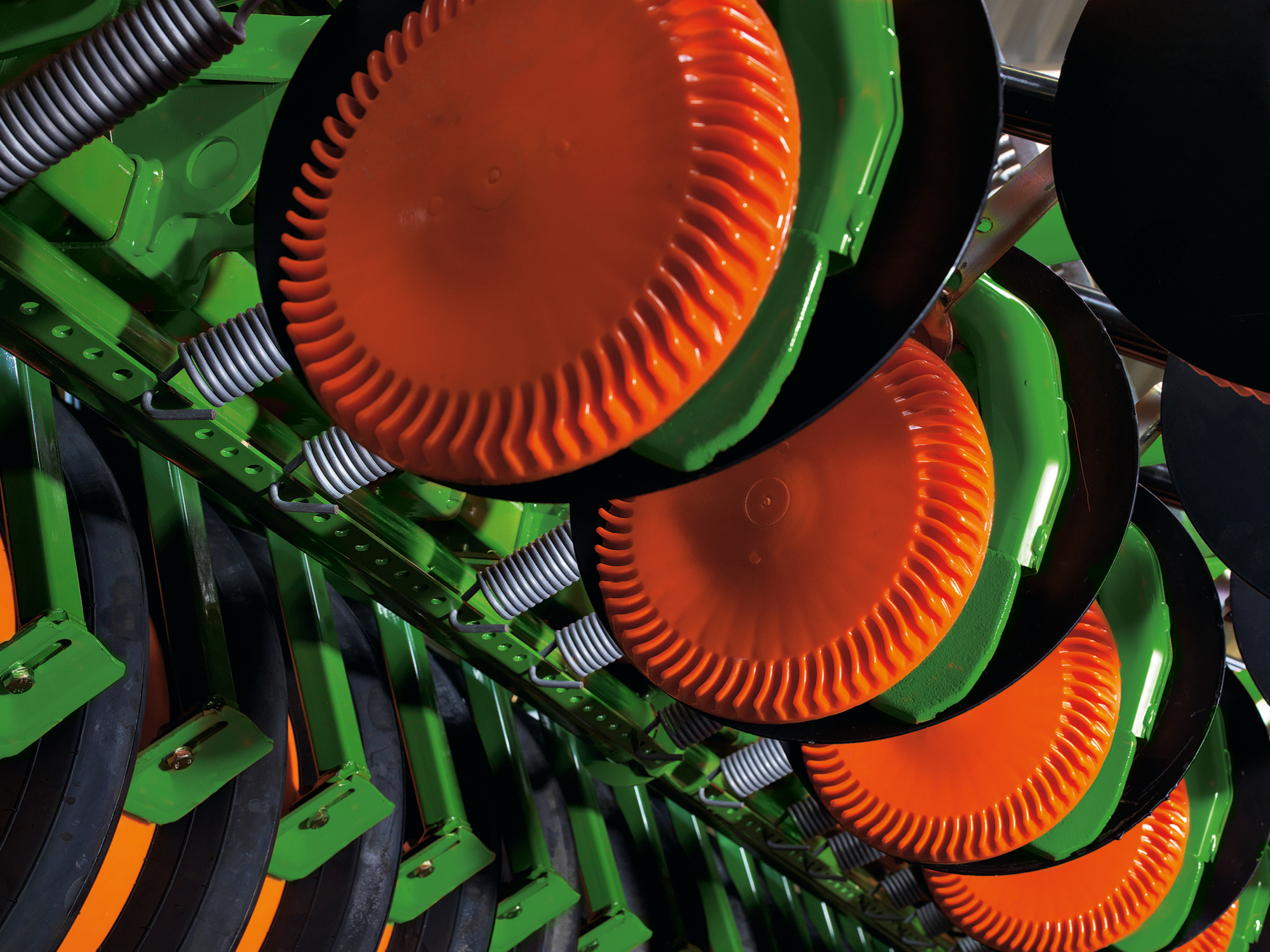

Redlice RoTeC są bezobsługowe i stworzone do niezawodnej pracy także przy dużej ilości słomy i resztek roślin. Tworzenie redlin wysiewu i optymalne prowadzenie w glebie odbywa się z jednej strony przez tarczę wysiewającą a z drugiej, przez czubek redlicy. Tarcza ograniczająca głębokość Control 10 lub Control 25 zapobiegają przywieraniu gleby do tarczy wysiewającej i zapewniają niezawodne utrzymywanie ustawionej głębokości siewu.

Do wyboru rozstawy rzędów 12,5 cm i 15 cm.

Zalety redlic RoTeC

• Wysokowydajna redlica jednotalerzowa do mokrej i lepkiej gleby
• Wysoka skuteczność samoczynnego oczyszczania dzięki zastosowaniu tarczy ograniczającej głębokość
• Rozdzielenie prowadzenia redlicy i zagęszczania
• Dodatkowe dociążenie redlicy do 35 kg

Bezobsługowa redlica jednotalerzowa RoTeC

1. Dokładna regulacja głębokości od 1 cm do 6 cm.
2. Wzmocnione ramię nośne z naciskiem redlic do 35 kg. Centralna regulacja nacisku redlic.
3. Tarcza ograniczająca głębokość i rolka czyszcząca „Control” 25 mm lub 10 mm zapewniają równomierne kopiowanie głębokości.
4. Czubek redlicy do czystego formowania redliny wysiewu.
5. Rura prowadząca nasiona do czubka redlicy w celu równomiernego odkładania nasion.
6. Tarcza wysiewająca ∅ 320 mm ze stali narzędziowej o kącie pracy 7° zapewnia płynną pracę redlic.
7. Zagarniacz sprężynowy zapewnia doskonałe przykrycie nasion.

Jedną z niezrównanych zalet redlicy RoTeC jest jej odłączenie od prowadnicy redlicy i zagęszczanie. W ten sposób redlica jest podnoszona przy przejeżdżaniu przez kamień tylko raz. Ponadto siłę nacisku redlic i zagarniaczy można ustawiać niezależnie od siebie. Tarcza ograniczająca głębokość Control 10 z powierzchnią styku 10 mm lub tarcza ograniczająca głębokość Control 25 z powierzchnią styku 25 mm bezpośrednio na redlicy zapewniają równomierne i precyzyjnie kontrolowane prowadzenie redlic RoTeC.

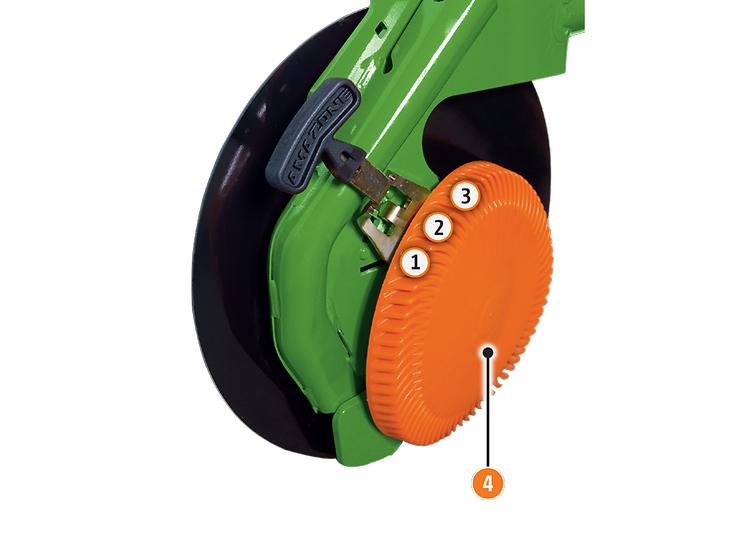

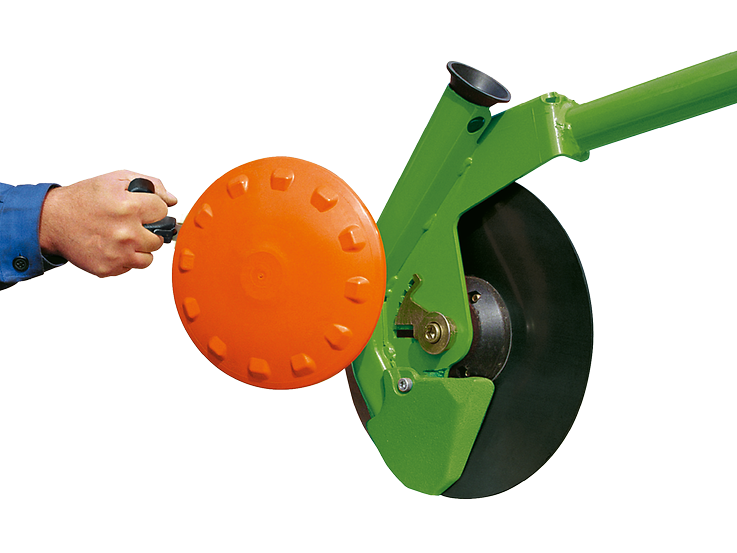

Podstawowe ustawienie głębokości siewu wykonuje się bez użycia narzędzi i w trzech pozycjach bezpośrednio na redlicy.

Redlice RoTeC pracują z naciskiem sięgającym 35 kg. Rzeczywiste, skuteczne obciążenie redlic AMAZONE jest relatywnie wyższe, ponieważ nacisk nie rozkłada się na redlice i znajdującą się za nią rolkę dociskową, lecz działa jedynie na redlicę. Przy siewie rzepaku lub wczesnym siewie w warunkach niskiej wilgotności, umożliwia to bezproblemowy zasiew przy mniejszym nacisku redlic.

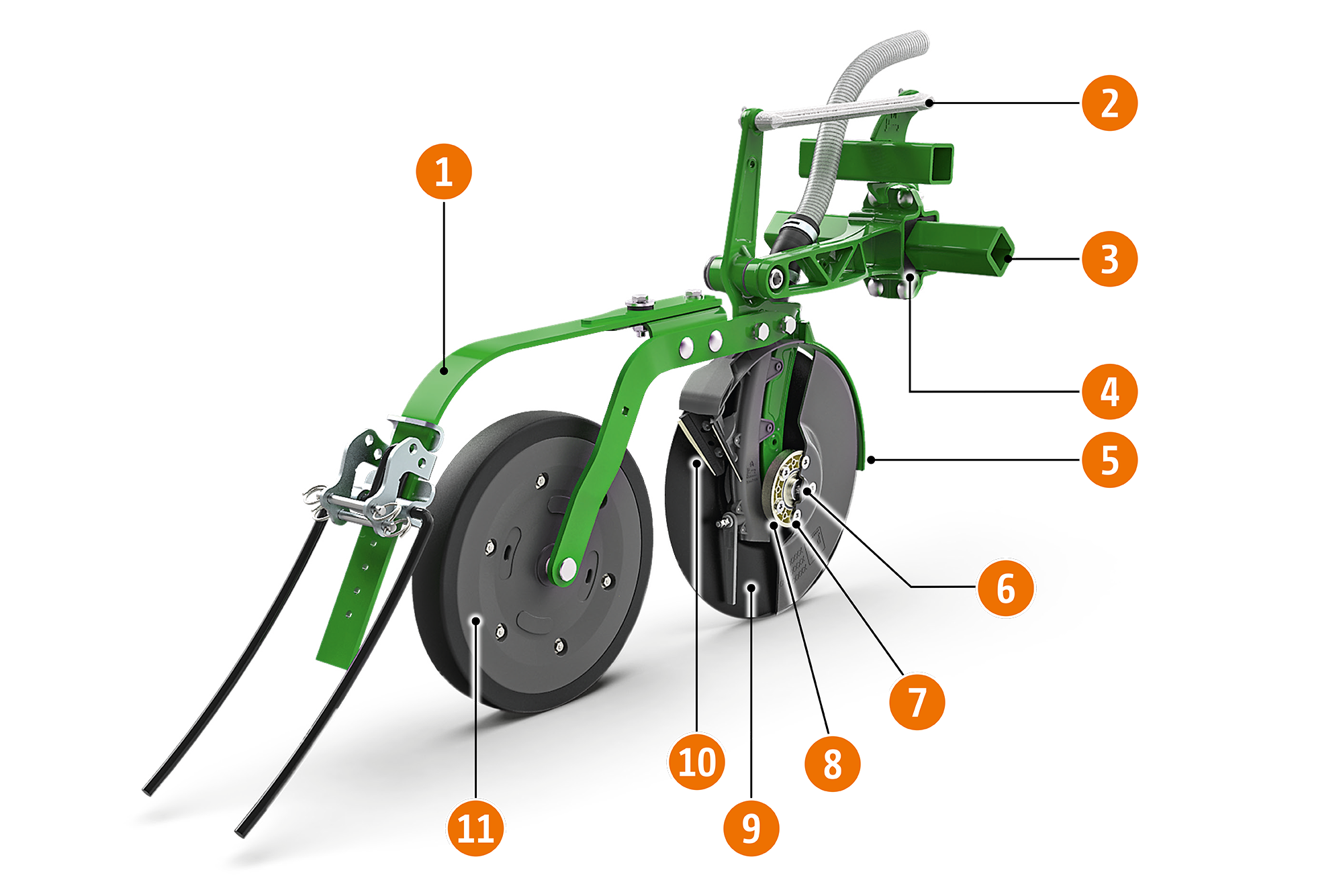

Widok bezobsługowej redlicy dwutalerzowej TwinTeC special

1. Regulowany zagarniacz: W zależności od ilości resztek słomy regulowany jest kąt natarcia.
2. Centralna i w 100% niezależna regulacja głębokości siewu i nacisku redlic.
3. Zawieszenie TwinTeC na gumowych elementach sprężynujących dla zapewnienia amortyzacji i centralnej regulacji nacisku redlic w zakresie od 0 do 40 kg.
4. Przednia osłona blaszana
5. Podkładki dystansowe do regulacji w zależności od zużycia talerzy.

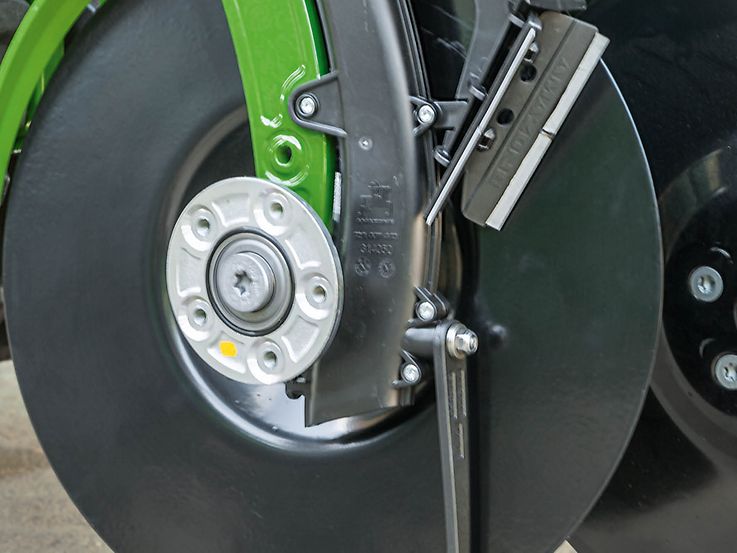

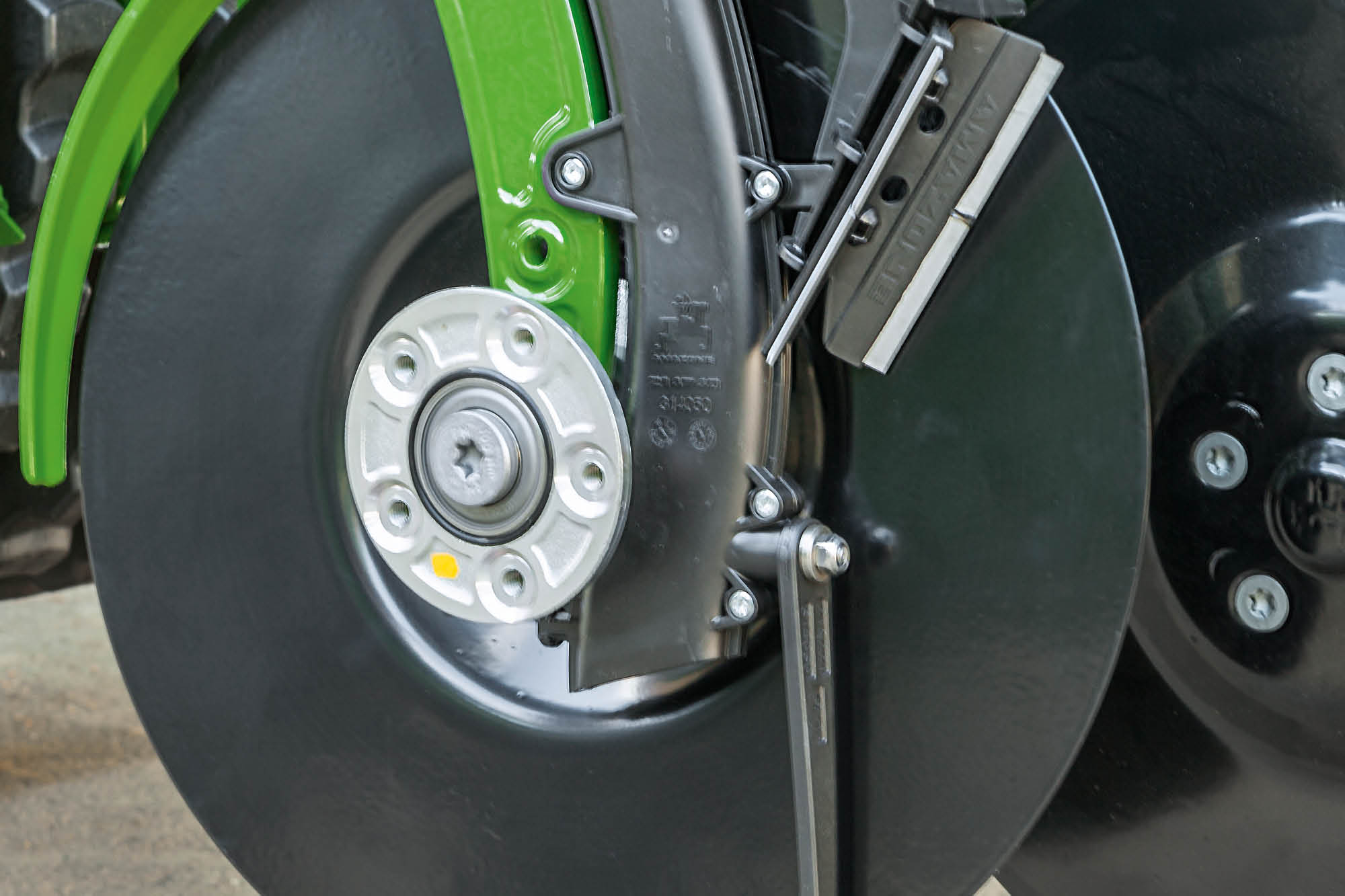

6. Talerze są mocowane w 5 punktach za pomocą wkrętów Torx z łbem stożkowym. Żadnego ścierania piast montażowych.
7. Bezobsługowe ułożyskowanie. Brak punktów smarowania eliminuje konieczność konserwacji redlic.
8. Podwójny talerz ∅ 340 mm, kąt 10°, rozstawy rzędów 12,5 i 15 cm.
9. Zgarniacze wewnętrzne – wersja HD.
10. Rolki ograniczające głębokość/rolki dociskowe o szerokości 50 mm (opcjonalne zgarniacze).

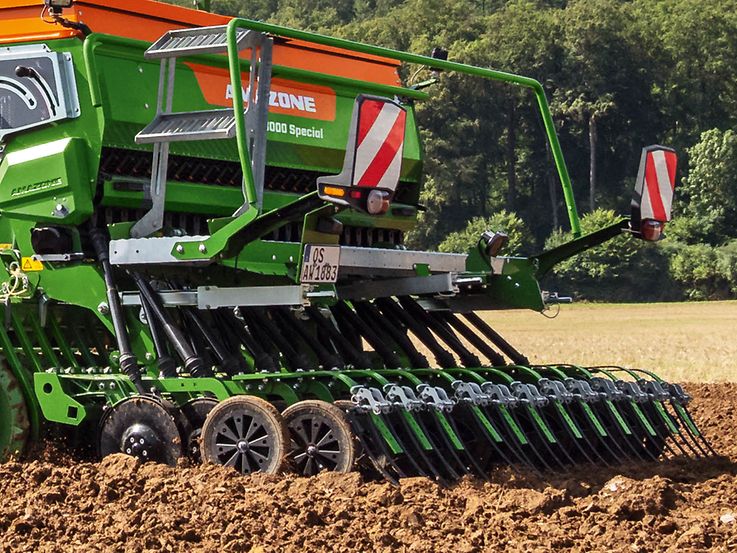

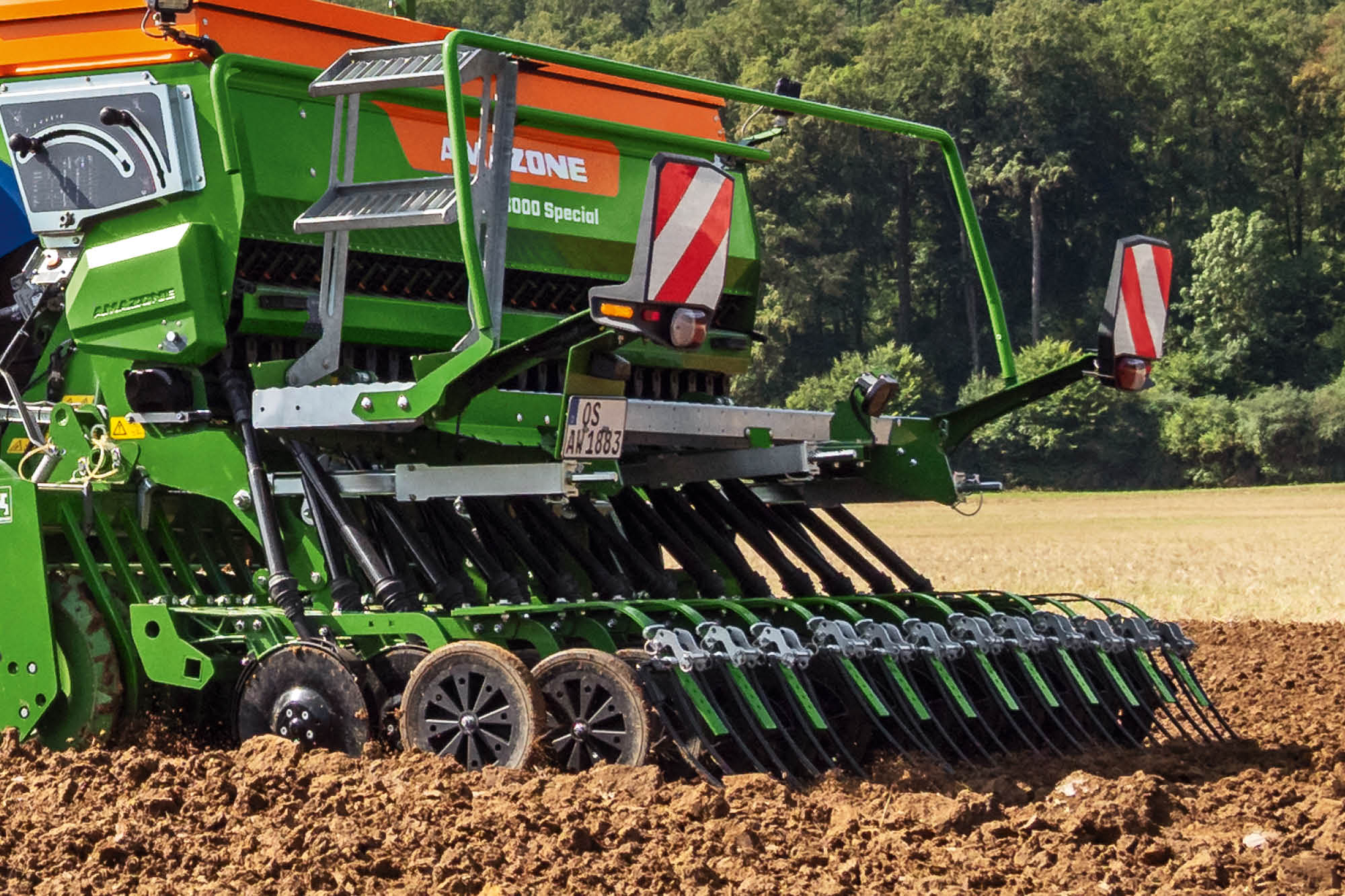

Prosta alternatywa udanego siewu

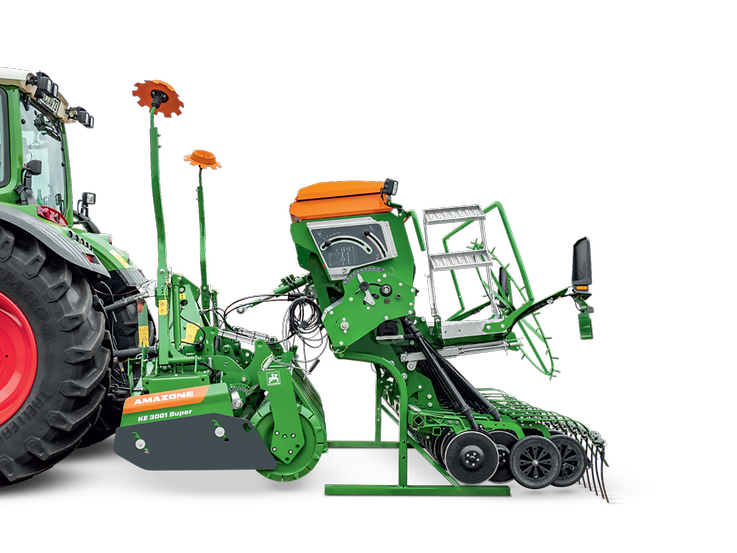

Siewnik mechaniczny nabudowany z redlicą TwinTeC dla Cataya Special oferuje idealne redlice do pracy na glebach lekkich i średnich z prędkością do 8 km/h. Przy nacisku roboczym redlic maks. 40 kg pracują one bardzo płynnie i precyzyjnie układają nasiona w glebie.

Zalety redlicy TwinTeC-special

• Mniejsza siła udźwigu dzięki lekkiej konstrukcji
• Większa zwrotność na drodze i w polu dzięki kompaktowej budowie
• Dobre zamknięcie gleby przez nadążną rolkę ograniczającą głębokość
• Perfekcyjne prowadzenie głębokości i łatwa regulacja dzięki nadążnej rolce ograniczającej głębokość
• Niedroga alternatywa w stosunku do redlicy dwutalerzowej TwinTeC
• Prosta obsługa i łatwa konserwacja

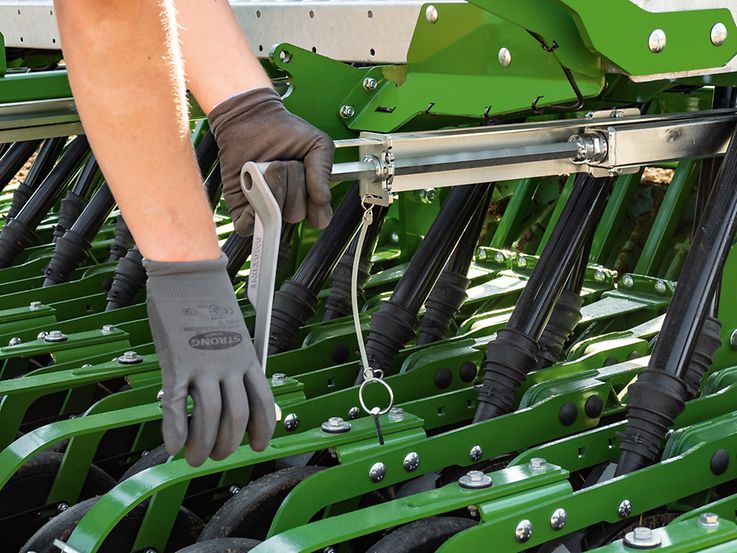

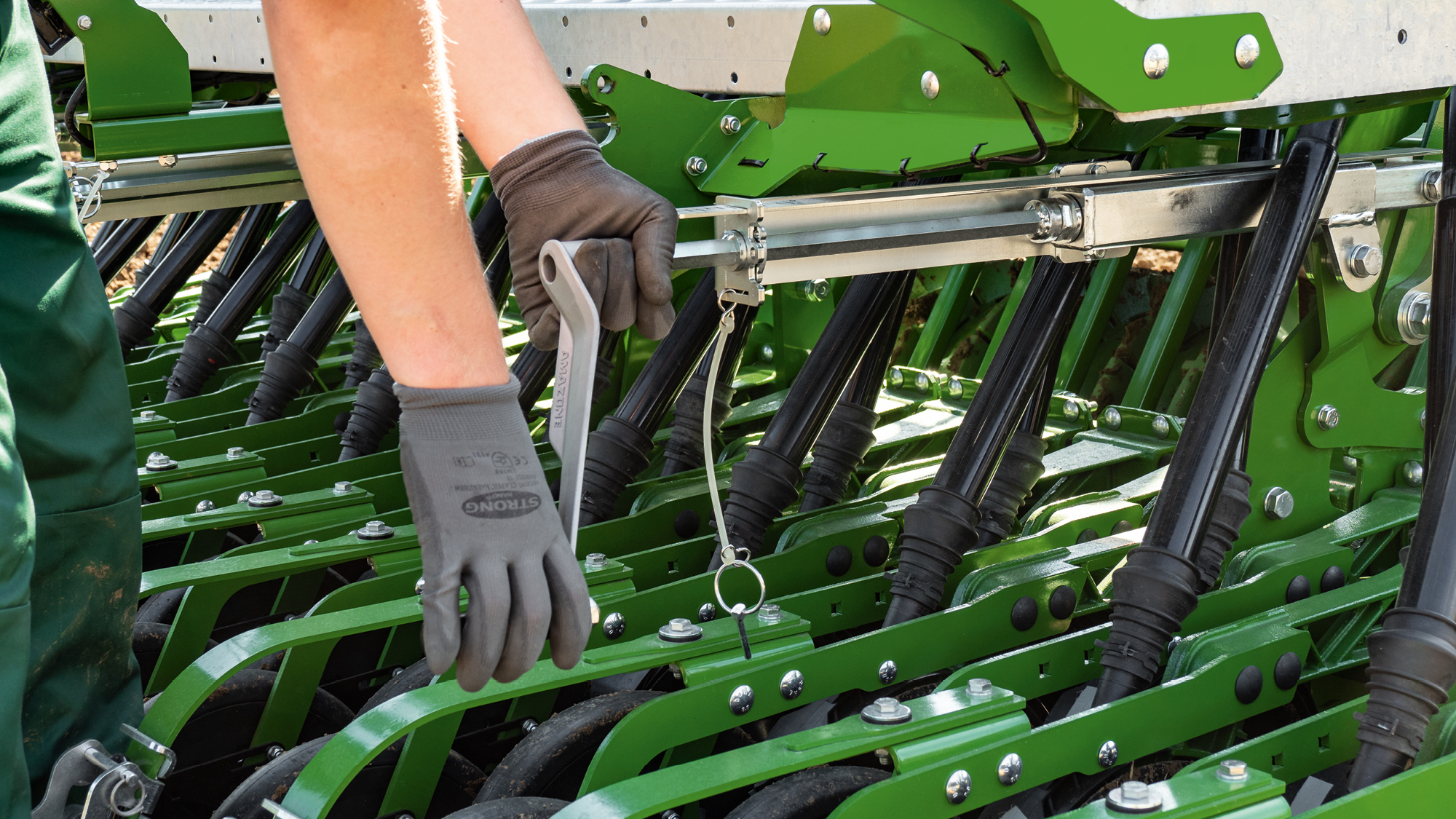

Łatwa ręczna regulacja

Aby zachować głębokość siewu każdej pojedynczej redlicy TwinTeC, prowadzona za każdą redlicą dwutalerzową rolka ograniczająca głębokość Control 50 zapewnia dokładne kopiowanie głębokości. Regulacja głębokości siewu po prawej i lewej stronie z tyłu siewnika Cataya Special. W zależności od pozycji rolki ograniczającej głębokość można w każdym przypadku bezstopniowo regulować głębokość siewu.

Płynne zakresy regulacji:

• Dolna pozycja rolki ograniczającej głębokość: 1 do 4,5 cm
• Górna pozycja rolki ograniczającej głębokość: 2,5 do 6 cm

Nacisk redlic ustawiany jest centralnie za pomocą wrzeciona umieszczonego pośrodku tylnej części Cataya Special.

Najwyższe wydajności i precyzja z naciskiem redlic sięgającym do 60 kg

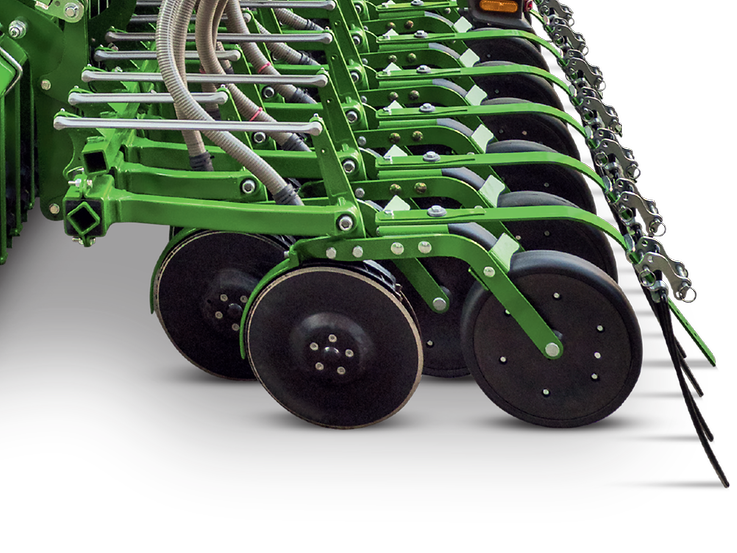

Zastosowana w siewniku wydajna redlica dwutalerzowa TwinTeC jest wyjątkowo precyzyjna i wytrzymała. Przy średnicy talerza 340 mm i nacisku redlicy 60 kg, redlica umożliwia bardzo dokładne i czyste odkładanie nasion nawet przy dużych prędkościach i na zmiennych glebach. Dzięki prowadzeniu redlic na równoległoboku, nacisk redlic i głębokość roboczą można regulować niezależnie od siebie, co zapewnia optymalne odkładanie nasion. Nawet w najtrudniejszych warunkach, redlica wyróżnia się spokojną pracą.

Zalety redlicy dwutalerzowej TwinTeC

• Maksymalna elastyczność dzięki centralnej, niezależnej regulacji głębokości roboczej i nacisku redlic
• Wysoka precyzja odkładania nasion dzięki bardzo spokojnemu i czystemu biegowi redlic
• Stała głębokość siewu dzięki zastosowaniu stabilnego nacisku redlic, sięgającego 60 kg
• Najlepsze dopasowanie do konturów podłoża dzięki prowadzeniu redlicy na równoległoboku
• Centralna, łatwa regulacja głębokości pracy
• Niezawodny wysiew bez zatorów nawet w trudnych warunkach dzięki dobrej przepustowości
• Nie wymaga konserwacji

Centralna regulacja głębokości siewu

Aby utrzymywać głębokość siewu każdej pojedynczej redlicy TwinTeC, rolka ograniczająca głębokość za każdą redlicą TwinTeC zapewnia dokładne kopiowanie. Dzięki dużemu odstępowi wzdłużnemu pomiędzy redlicami wynoszącemu 195 mm oraz połączeniu rolki ograniczającej głębokość przez prowadzony u góry wspornik talerza pozostaje odpowiednia wolna przestrzeń, co umożliwia pracę bez zapychania. Ze względu na niewielki kąt pomiędzy talerzami wynoszący 10° przepływ gleby jest znakomity również przy wysokich prędkościach roboczych i dużych ilościach resztek pożniwnych.

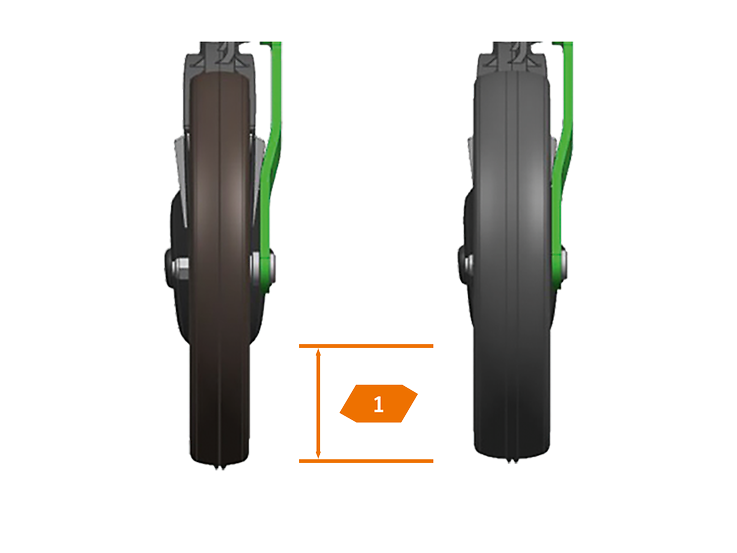

Do wyboru pozostają dwie różne rolki ograniczające głębokość. Rolka ograniczająca głębokość Control 50 mm zapewnia duży przepływ i nadaje się w szczególności do ciężkich, nośnych gleb. Rolka ograniczająca głębokość Control 65 mm oferuje natomiast większą nośność, w szczególności na glebach lżejszych.

Prosto i szybko – Mechaniczna regulacja nacisku redlic

Przy mechanicznej regulacji nacisku redlic możliwa jest jego bezstopniowa zmiana. Redlica dwutalerzowa TwinTeC oraz redlica RoTeC może być ustawiana centralnie za pomocą SmartCenter. W redlicy dwutalerzowej TwinTeC dodatkowo jest możliwe, np. w obszarze kół ciągnika, zwiększenie nacisku redlicy o dalsze 6 kg za pomocą dodatkowych sprężyn.

• Seria dla Cataya Special i Cataya Super

Hydrauliczna regulacja nacisku redlic z ich podnoszeniem do 145 mm

Hydrauliczna regulacja nacisku redlicy umożliwia komfortowe dostosowanie docisku z kabiny i możliwość podnoszeniea redlic w zakresie do 145 mm. Podnoszenie redlic jest szczególnie pomocne podczas obróbki narożników pola.

• Opcja dla Cataya Special z redlicą jednotalerzową RoTeC lub redlicą dwutalerzową TwinTeC special
• Opcja dla Cataya Super z redlicą dwutalerzową TwinTeC

Wszystko pod kontrolą dzięki komfortowemu układowi hydraulicznemu dla Cataya Super

Opcjonalna, komfortowa hydraulika Cataya Super umożliwia korzystanie z hydraulicznych funkcji nacisku redlic, ich podnoszenia i ew. podnoszenia zagarniacza poprzez terminal ciągnika. Z technicznego punktu widzenia potrzebne jest do tego tylko jedno gniazdo hydrauliczne ciągnika.

Zalety hydrauliki komfortowej

• Obsługa funkcji hydraulicznych nacisku redlic, podnoszenia redlic i podnoszenia zagarniacza przez terminal ciągnika
• Optymalne dopasowanie nacisku redlic do warunków panujących na polu
• Łatwy odczyt nacisku redlic
• Ograniczenie górnego i dolnego zakresu regulacji nacisku redlic

Zagarniacz sprężynowy do przykrywania otwartych redlin wysiewu i równania pracuje bez zatorów także przy dużej ilości słomy. Z oddzielnie wychylanymi elementami zgarniacza dopasowuje się do nierówności podłoża i powoduje równomierne przykrycie nasion.

Nacisk zgarniacza jest ustawiany centralnie mechanicznie. Alternatywnie dostępna jest opcjonalna hydrauliczna regulacja nacisku zgarniacza, która dopasowuje się automatycznie w połączeniu z hydrauliczną regulacją nacisku zgarniacza. Opcjonalnie można zamówić hydrauliczne wyjmowanie zgarniacza.

Zagarniacz rolkowy dla Cataya Super dodatkowo dociska glebę nad redliną wysiewu, stwarzając optymalne warunki do kiełkowania. Stosowanie tej metody zaleca się w szczególności na glebach średnich i suchych podczas siewu kultur jarych lub rzepaku. W rezultacie powstaje pofałdowany profil powierzchni gleby, zmniejszający ryzyko jej erozji. W strefie ± 100 mm niezależnie od nacisku redlic ustawialny zagarniacz rolkowy może podążać zgodnie z konturami gleby.

Oba systemy redlic dwutalerzowych TwinTeC można opcjonalnie wyposażyć w zawieszany niezależnie zagarniacz. Kopiowanie głębokości odbywa się bez problemu również w przypadku nierówności podłoża dzięki sprężynowemu uchwytowi zgarniacza. W przypadku zużycia można go wyregulować w siedmiu stopniach do 150 mm. Można również ustawiać intensywność zgarniacza poprzez przełożenie trzpienia w trzech położeniach (30°, 45°, 60°). Ze względu na krótką przestrzeń montażową zagarniacza siew może być realizowany do narożników pola.
