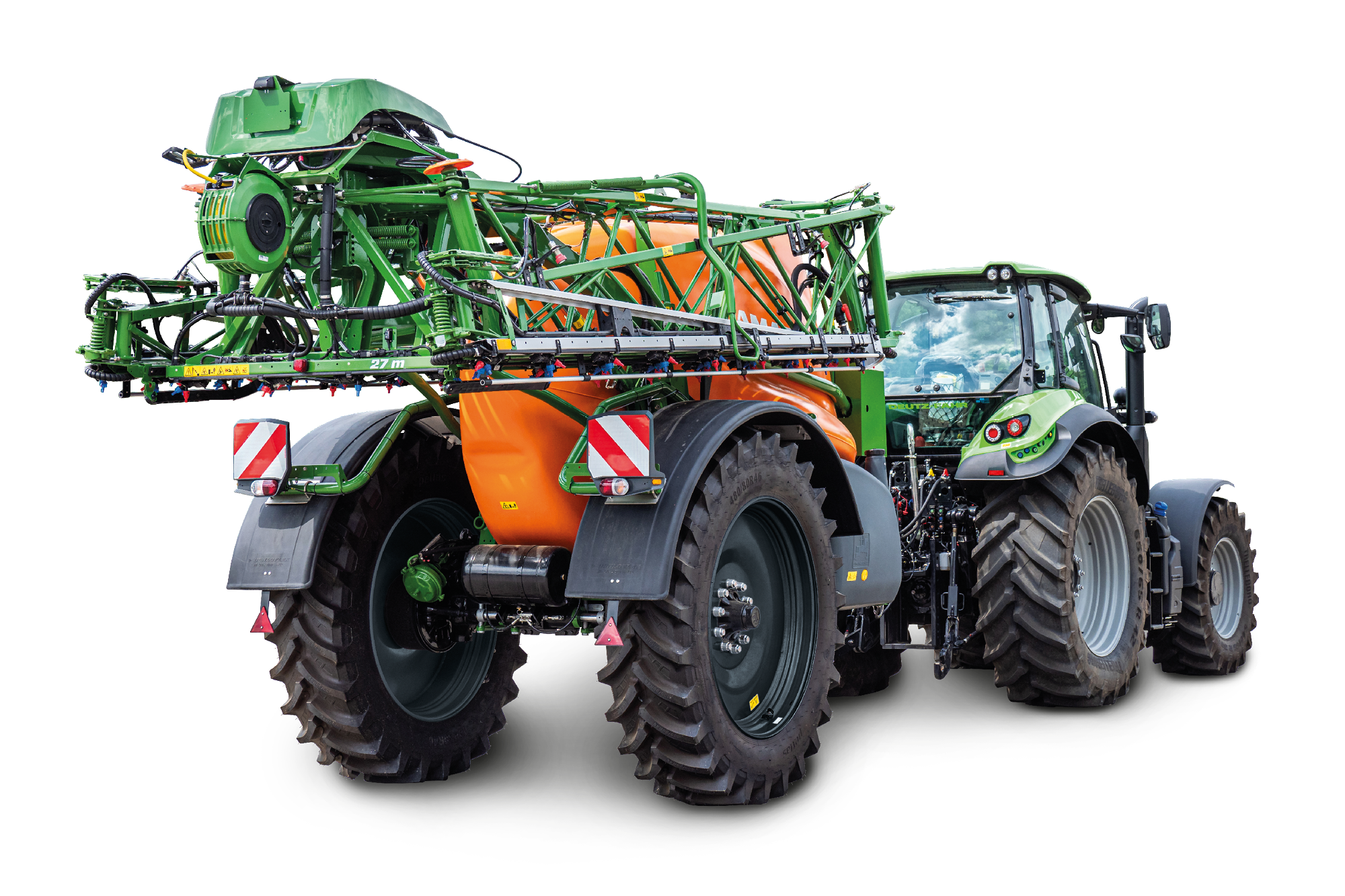

Polowy opryskiwacz zaczepiany UX Special

Jednocześnie bardzo lekka, bardzo stabilna i bardzo kompaktowa

Belki polowe AMAZONE dzięki zastosowaniu specjalnej konstrukcji profilowej są jednocześnie superlekkie i superstabilne. Szerokości belki polowej od 21 do 48 m umożliwiają optymalne dopasowanie do struktury gospodarstwa. Wysoka jakość belki polowej daje jej wieloletnią trwałość przy bardzo dużych wydajnościach powierzchniowych.

Kompaktowe wymiary transportowe przy szerokościach transportowych od 2,40 m przyczyniają się również do bezpiecznego transportu po drogach.

Wszystko tak, jak trzeba: Belka polowa unieruchomiona jest dobrze w położeniu transportowym. Wstrząsy w czasie pracy i w transporcie są amortyzowane przez układ zawieszenia na równoległoboku. To czysty komfort a przede wszystkim zabezpieczenie żywotności belki polowej.

1. wspornik stały
2. wspornik sprężysty

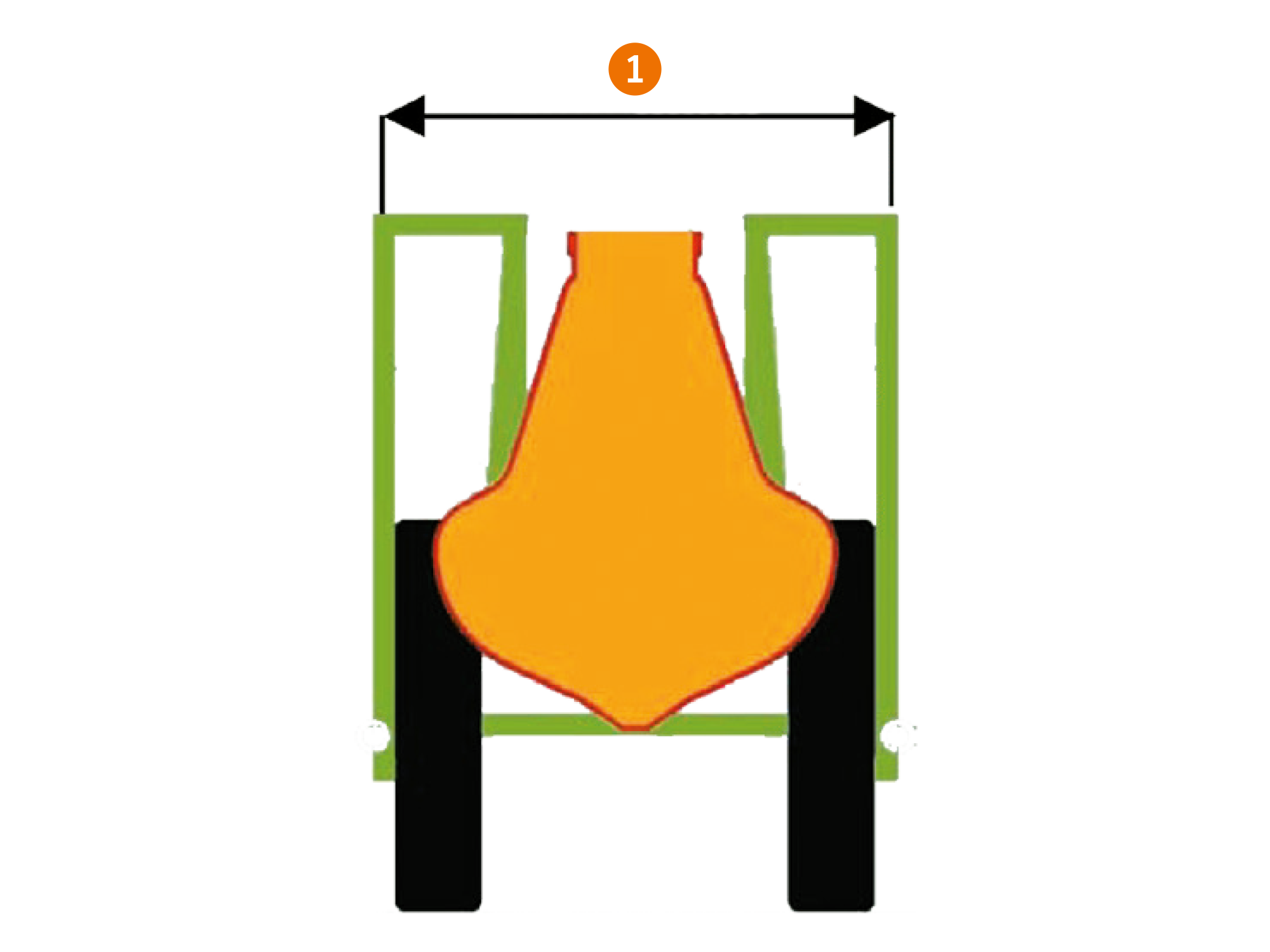

Ciecz robocza z belki polowej nie kapie na ciągnik. Belka polowa nie ma kontaktu z kabiną ciągnika.

Koncentracja na najważniejszym: na drodze przed sobą
Można się całkowicie skupić na jeździe. Widoczność w ruchu drogowym jest wzorowa. Tam, gdzie przejedzie ciągnik, tam również zmieści się zaczepiony do niego opryskiwacz. Bez wystających części, bez uszkodzeń belki polowej.

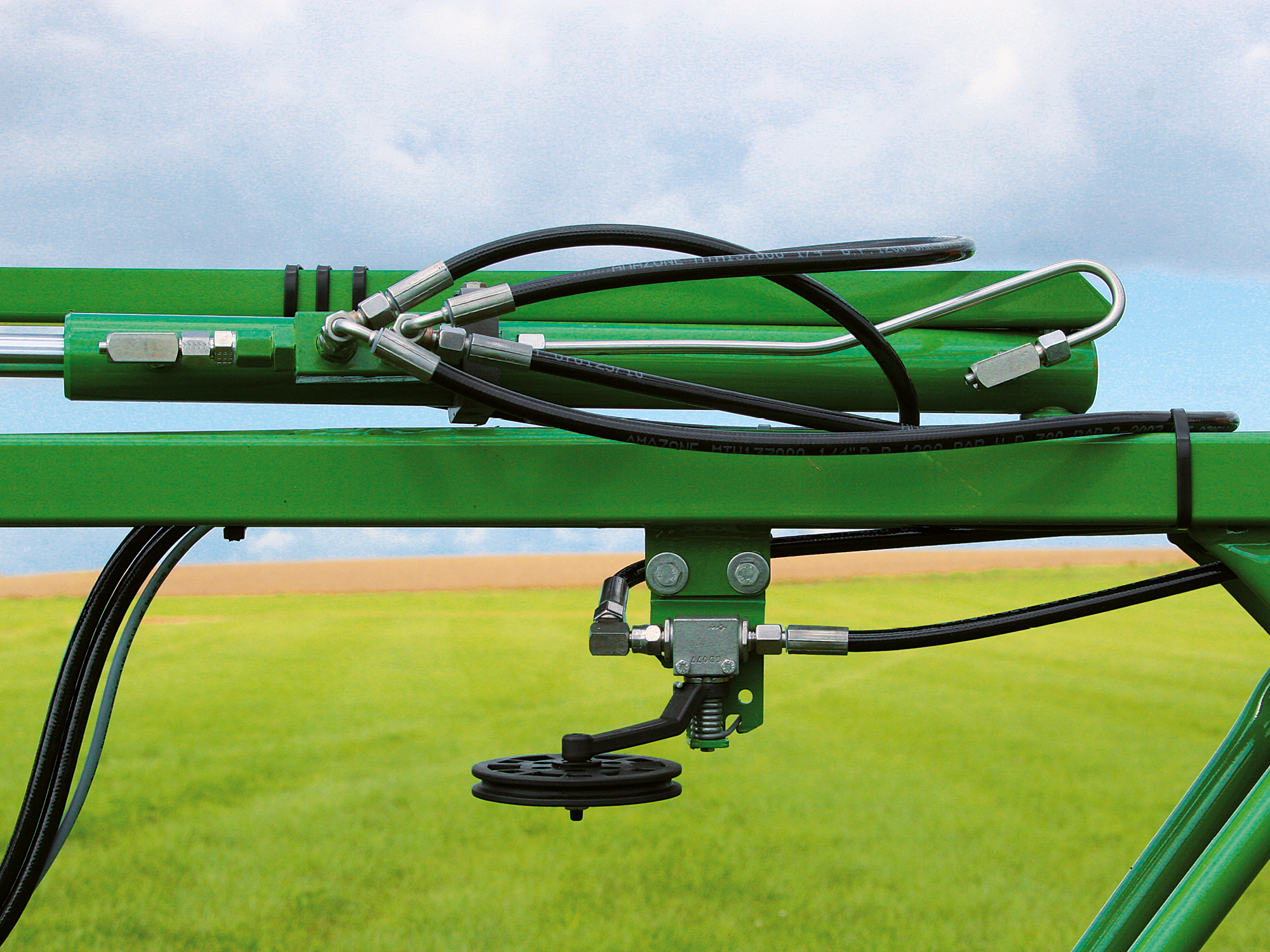

Zastosowanie w standardzie stali nierdzewnej, malowania zanurzeniowego na zasadzie różnicy potencjału tak samo jak w przemyśle samochodowym, jak również odpowiedni dobór tworzyw sztucznych i aluminium stanowi gwarancję długiej żywotności.

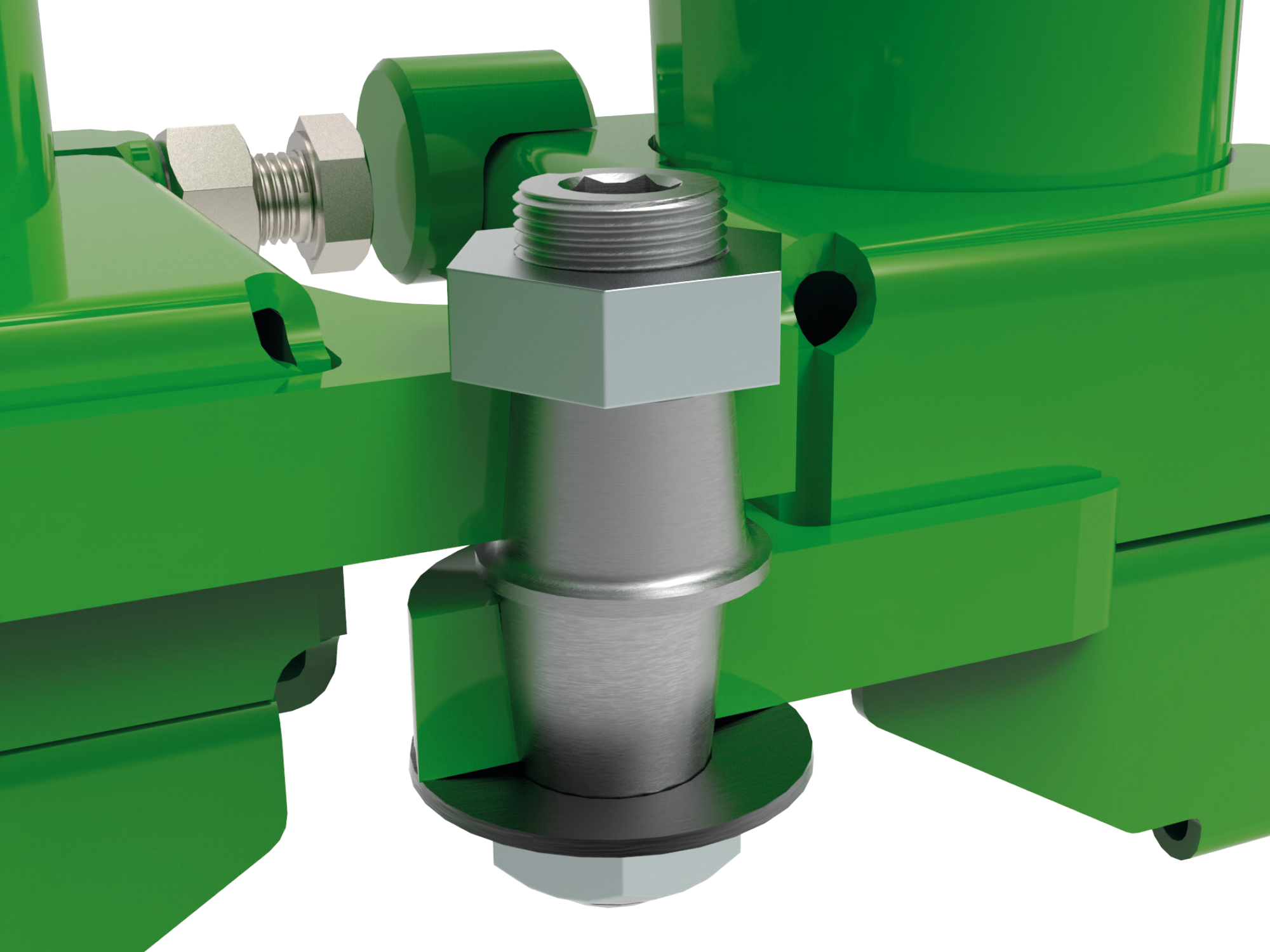

Długoletnie doświadczenie w budowie belek polowych przekłada się na ich trwałość: stożkowy sworzeń przegubu to inteligentne centrum przemyślanej filozofii belki polowej! Belka polowa spoczywa bez luzów na stożkowych sworzniach i także po wielu latach zapewnia użytkownikowi optymalne funkcjonowanie.

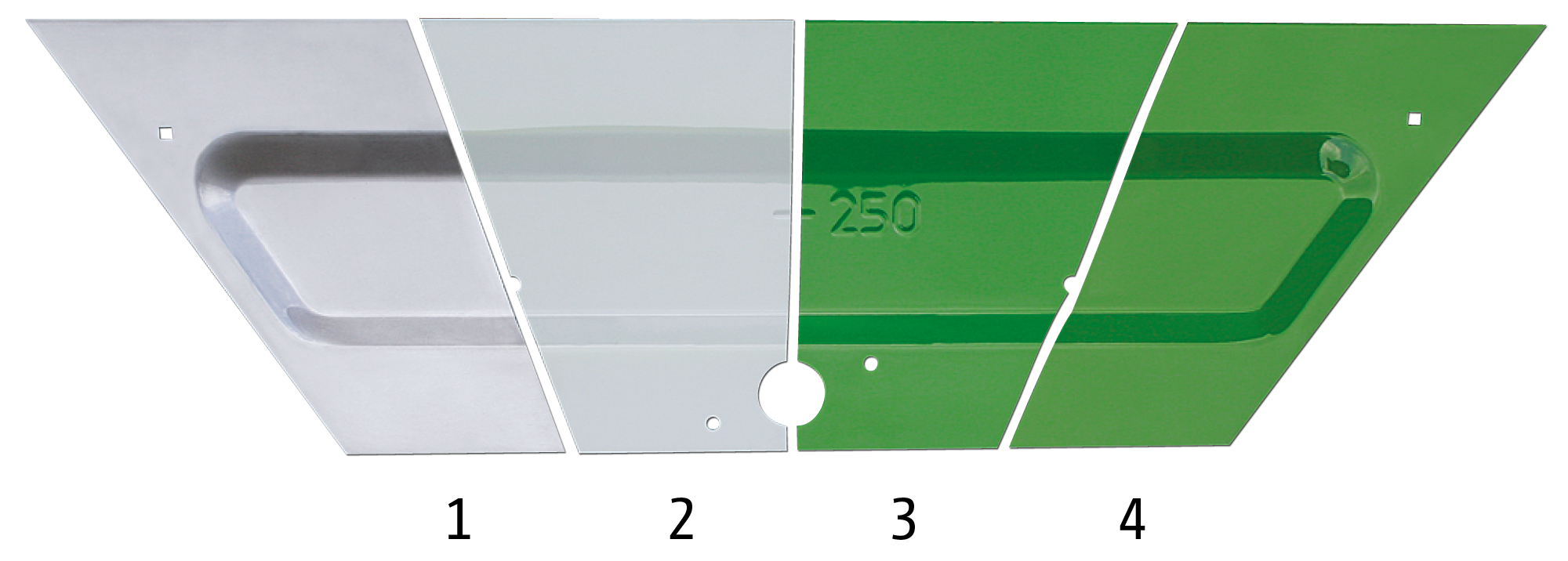

Wysokogatunkowe kilkuwarstwowe lakierowanie zapewnia najwyższą i długotrwałą jakość

    1) Blacha stalowa
    2) Cynkowanie-fosforowanie (warstwa krystaliczna)
    3) Farba podkładowa – zanurzeniowo na zasadzie różnicy potencjału
    4) Lakier zewnętrzny

Bardzo mała szerokość transportowa, tylko 2,40 m przy wszystkich belkach polowych Super-S2: 15 – 18 – 20 – 21 – 24 – 25 – 27 – 28 m.

Belka polowa Super-S2 w jest w pełni automatycznie składana i rozkładana siłownikami hydraulicznymi. W pozycji transportowej belka polowa jest ułożona kompaktowo za maszyną podstawową, co pozwala osiągnąć szerokość transportową jedynie 2,40 m.

Belka polowa Super-S2 z profilami stalowymi o szerokości 140 mm z wielopunktowym podparciem jest niezwykle stabilna.

Belki polowe Super-S2 mają seryjnie:

• centralne, wahadłowe zawieszenie do optymalnego prowadzenia belki polowej na zboczu i na płaskim terenie,
• połączenie elementów sprężynowych i gazowych w zawieszeniu dla eliminacji sił pionowych,
• zintegrowany system amortyzacji złożony z blach hamujących i elementów metalowo gumowych do tłumienia poziomych ruchów skrętnych.

Amortyzowane zawieszenie z zasobnikiem hydraulicznym w układzie równoległoboku sprawia, że belka polowa Super-S2 jest prowadzona we właściwej odległości nad powierzchnią docelową.

1. Wahacz centralny
2. System sprężyn amortyzujących do redukcji wstrząsów poziomych
3. Przegub poprzeczny do kierunku jazdy
4. Amortyzacja sprężynowa redukująca drgania pionowe
5. Blokada belki

Bezpieczna jazda!
Widoczność w ruchu drogowym jest wzorowa. Tam, gdzie przejedzie ciągnik, tam zmieści się również belka polowa. Bez wystających części, bez uszkodzeń belki polowej, małe wymiary transportowe.

Wszystko siedzi!
Belka polowa jest mocno osadzona na hakach transportowych. Spokojny transport! Składanie belki polowej bez ocierania o ciągnik. Szybka jazda to żaden problem.

Czysta praca!
Z belki polowej nic nie kapie na ciągnik ani na centrum obsługowe i nie ma ona żadnego kontaktu z kabiną ciągnika.

1. 15/12/7 m
2. 16/12/7 m
3. 18/13/7 m
4. 20/17/13/7 m
5. 21/17/13/7 m
6. 21/15/11/7 m
7. 24/18/13/7 m
8. 25/22/18/13 m
9. 27/21/15/11/7 m
10. 27/23/18/13/7 m
11. 28/23/18/13/7 m

Najwyższej jakości belki polowe Super-L – ciche i precyzyjne wyposażenie standardowe

Dzięki centralnemu zawieszeniu wahliwemu belki polowe Super stanowią wyposażenie standardowe najwyższej klasy.

1. System sprężyn amortyzujących do redukcji wstrząsów poziomych
2. Amortyzacja sprężynowa redukująca drgania pionowe
3. Siłowniki do zmiany geometrii belki

Zalety:

• wyjątkowo długi wahacz centralny do równoległego prowadzenia największych belek polowych
• połączenie elementów sprężynowych i gazowych w zawieszeniu dla eliminacji sił pionowych
• zintegrowany system amortyzacji składający się z blach hamulcowych i silentbloków do tłumienia poziomych ruchów obrotowych

Belka polowa Super-L2-Gestänge o szerokości roboczej od 21 do 36 metrów
Szczególną cechą belki polowej Super-L2 jest wyjątkowo wąska szerokość transportowa przy szerokościach roboczych dochodzących do 36 m.

1. System sprężyn amortyzujących do redukcji wstrząsów poziomych
2. Amortyzacja sprężynowa redukująca drgania pionowe
3. Siłowniki do zmiany geometrii belki

1. 21/15/9 m
2. 24/19/10 m
3. 27/19/10 m
4. 27/22/15/8 m
5. 28/19/10 m
6. 28/22/15/8 m
7. 30/24/15/8 m
8. 32/26/19/10 m
9. 33/26/19/10 m
10. 33/27/21/12 m
11. 36/28/19/10 m
12. 36/30/24/12 m

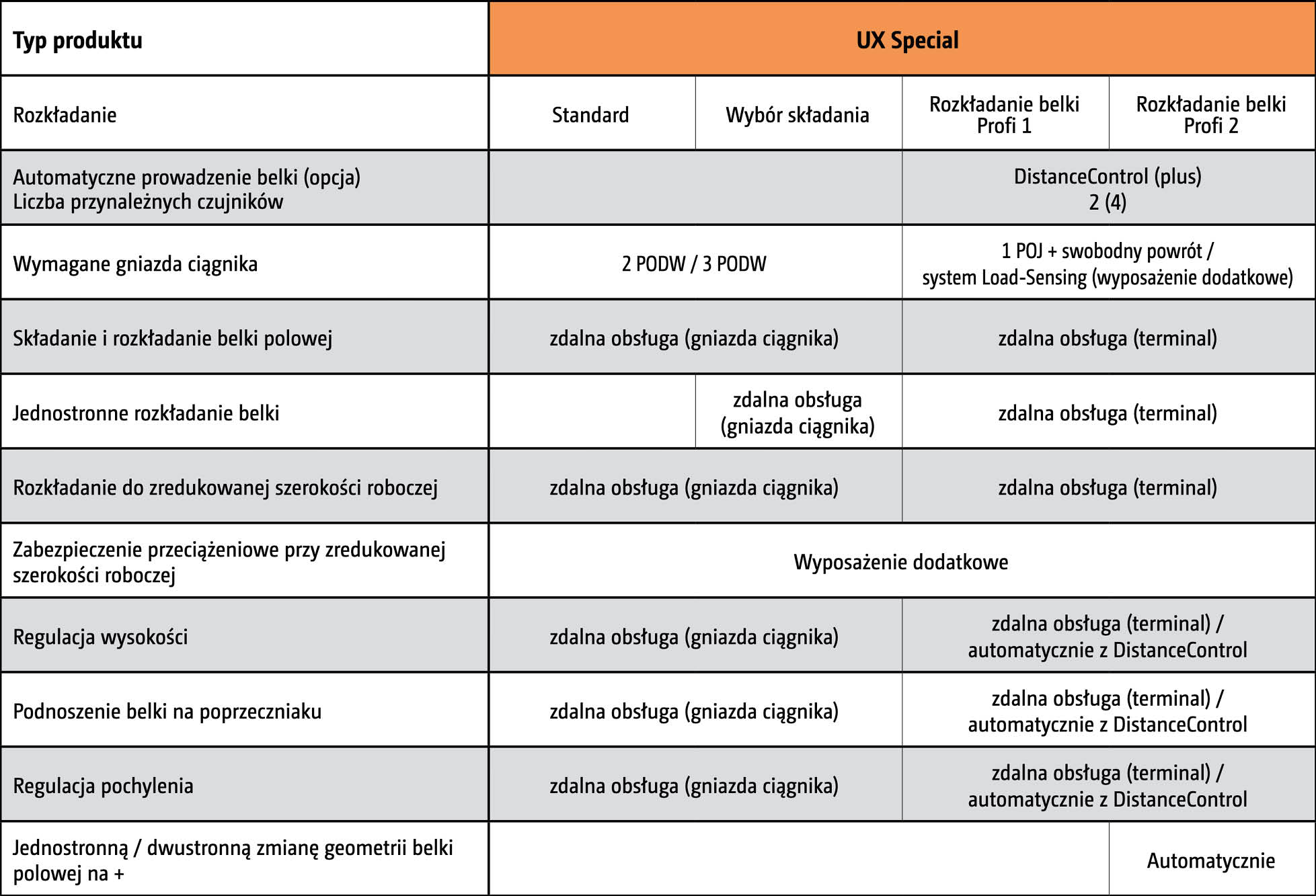

Składanie jednostronne jest możliwe dzięki AmaSpray⁺ lub terminalowi ISOBUS poprzez gniazda ciągnika.

Dzięki elastyczności wyboru możliwe jest pojedyncze składanie wszystkich sekcji szerokości. Po lewej czy prawej stronie – obie strony można składać niezależnie od siebie, co pozwala na dostosowanie maszyny do wszelkich uwarunkowań powierzchni.

Wszystkie funkcje hydrauliki można łatwo i niezawodnie wykonywać przez terminal ISOBUS z kabiny ciągnika. Wielofunkcyjny joystick oznacza szczególnie komfortową obsługę.

Możliwe są następujące funkcje:
Zmiana wysokości, rozkładanie / składanie, składanie jednostronne ze zredukowaną prędkością (maks. 6 km/h), redukcja szerokości belki polowej, regulacja pochylenia belki.

Dodatkowo oprócz funkcji rozkładania belki Profi 1, rozkładanie belki Profi 2 umożliwia jednostronną, niezależną zmianę geometrii belki polowej.

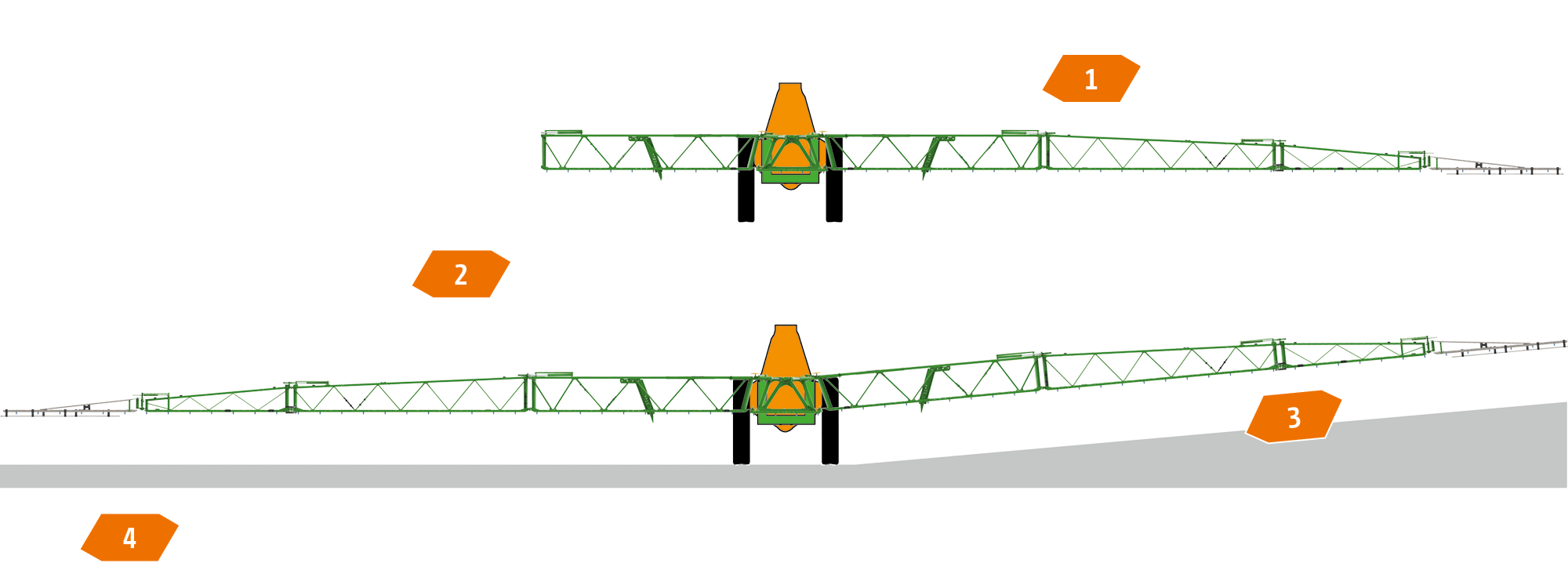

1. Składanie jednostronne
2. Składanie jednostronne (przez wybór wstępny rozkładania, rozkładanie belki Profi 1 lub rozkładanie belki Profi 2)
3. Zmiana geometrii belki
4. Zmiana geometrii belki (przez rozkładanie belki Profi 2)


Za pomocą automatycznego standardowego podnoszenia belki polowej AutoLift jest ona podnoszona na żądaną wysokość przy każdym wyłączeniu oprysku. Przy rozpoczęciu oprysku ponownie obniża się do docelowej wysokości. Eliminuje to zagrożenie uszkodzenia belki polowej na nawrotach.

• Automatyczne obniżanie belki polowej w GPS-Switch
  W funkcji GPS-Switch terminala obsługowego obniżanie belki polowej może się rozpocząć, zanim opryskiwacz dotrze do nieopryskanego obszaru. Dzięki temu w momencie otwarcia rozpylaczy belka polowa znajduje się już na wysokości roboczej. Warunkiem jest określenie granicy pola w GPS-Switch i w terminalu ISOBUS AMAZONE

1. Wysokość robocza
2. Wysokość na uwrociach

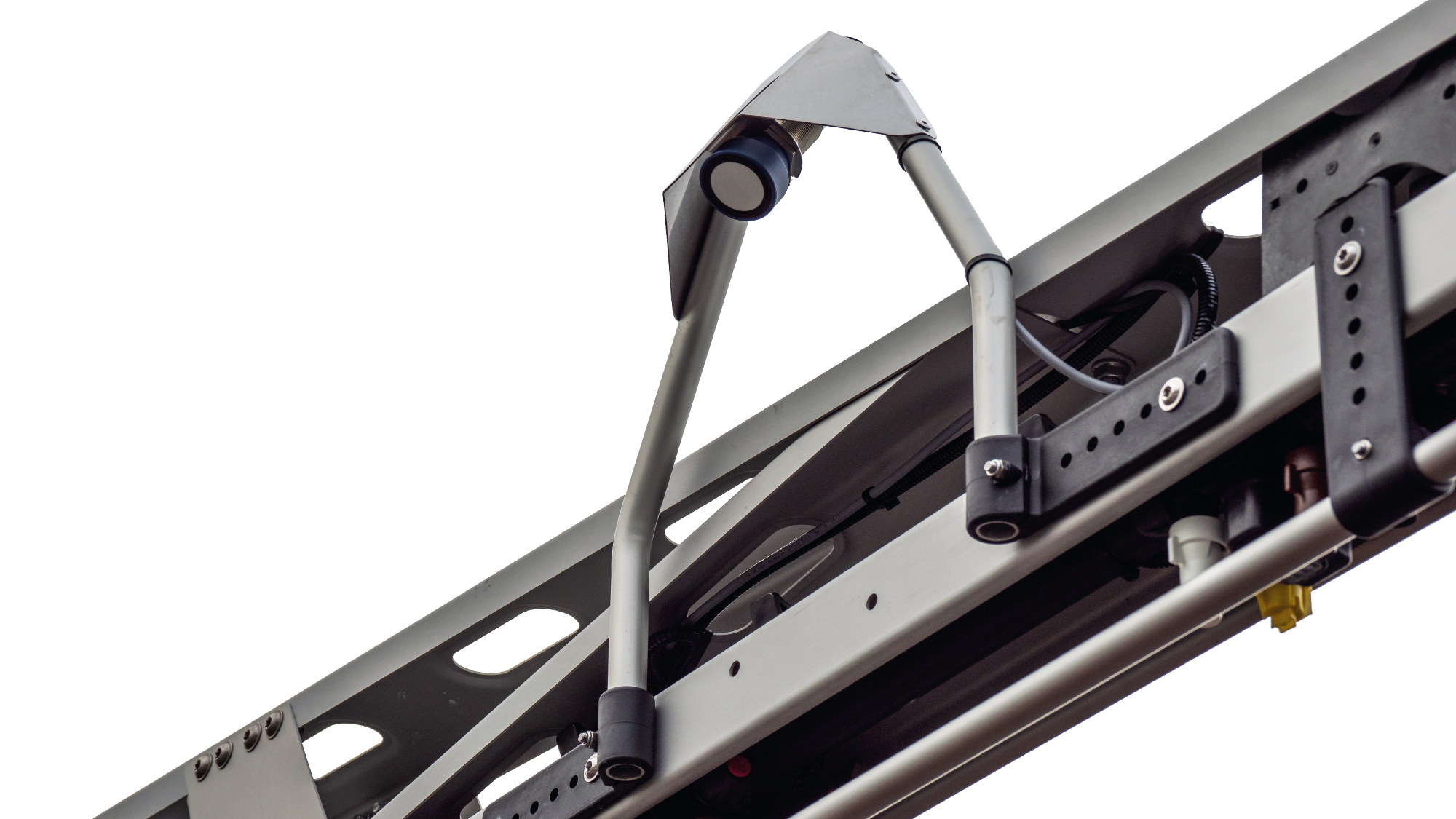

Jako wyposażenie do belek polowych Super-S i Super-L AMAZONE oferuje do UX w pełni automatyczne prowadzenie belek polowych DistanceControl z 2 czujnikami lub DistanceControl plus z 4 czujnikami. Na polach o bardzo zróżnicowanym stopniu rozwoju roślin lub przy częściowo wyległych roślinach może się zdarzyć, że belka polowa wyposażona w 2 czujniki będzie zanurzała się w łan. W takim wypadku pomocne jest wyposażenie w 4 czujniki. Są one połączone równolegle i uwzględniany jest sygnał z czujnika znajdującego się najbliżej powierzchni docelowej.

Kierowca koncentruje się na prawidłowej ochronie roślin, komputer na optymalnym prowadzeniu belki polowej!

Zalety prowadzenia belki DistanceControl

• Całkowicie automatyczne prowadzenie belki, łącznie z prowadzeniem w pionie, regulacją pochylenia i podnoszeniem belki na poprzeczniaku
• Automatyczna obustronna zmiana geometrii belki polowej (w połączeniu ze składaniem belki Profi 2)

1. Czujniki ultradźwiękowe
2. Czujniki kątów
