Opryskiwacz zaczepiany UX Super

Jednocześnie bardzo lekka, bardzo stabilna i bardzo kompaktowa

Belki polowe AMAZONE dzięki zastosowaniu specjalnej konstrukcji profilowej są jednocześnie superlekkie i superstabilne. Szerokości belki polowej od 21 do 48 m umożliwiają optymalne dopasowanie do struktury gospodarstwa. Wysoka jakość belki polowej daje jej wieloletnią trwałość przy bardzo dużych wydajnościach powierzchniowych.

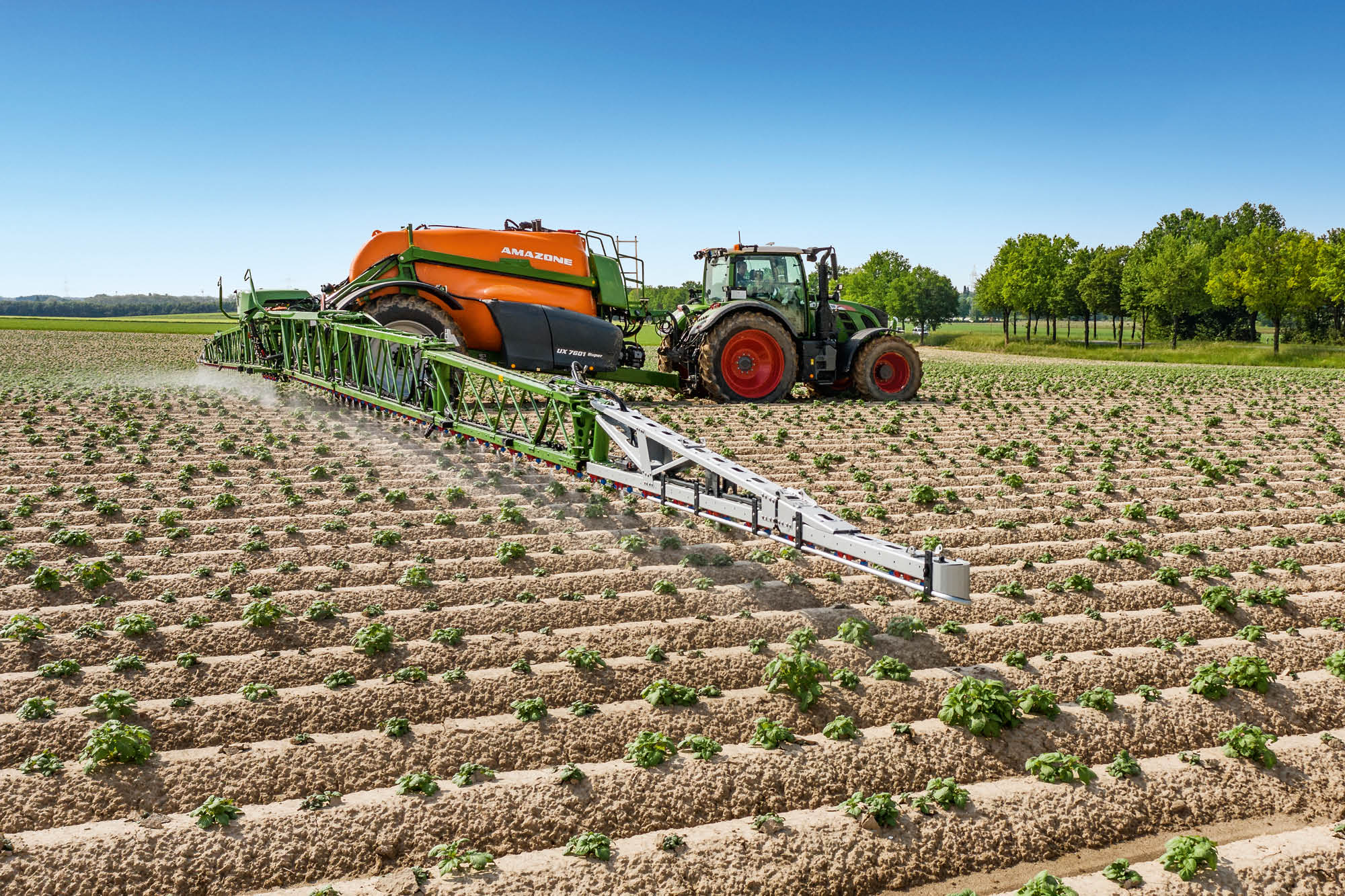

Kompaktowe wymiary transportowe przy szerokościach transportowych od 2,40 m przyczyniają się również do bezpiecznego transportu po drogach.

Wszystko tak, jak trzeba: Belka polowa unieruchomiona jest dobrze w położeniu transportowym. Wstrząsy w czasie pracy i w transporcie są amortyzowane przez układ zawieszenia na równoległoboku. To czysty komfort a przede wszystkim zabezpieczenie żywotności belki polowej.

1. wspornik stały
2. wspornik sprężysty

Ciecz robocza z belki polowej nie kapie na ciągnik. Belka polowa nie ma kontaktu z kabiną ciągnika.

Koncentracja na najważniejszym: na drodze przed sobą
Można się całkowicie skupić na jeździe. Widoczność w ruchu drogowym jest wzorowa. Tam, gdzie przejedzie ciągnik, tam również zmieści się zaczepiony do niego opryskiwacz. Bez wystających części, bez uszkodzeń belki polowej.

Długoletnie doświadczenie w budowie belek polowych bardzo się opłaca: Stożkowy sworzeń przegubu to inteligentne centrum przemyślanej filozofii belki polowej! Belka polowa spoczywa bez luzów na stożkowych sworzniach i także po wielu latach zapewnia użytkownikowi optymalne funkcjonowanie.

Zastosowanie w standardzie stali nierdzewnej, malowania zanurzeniowego na zasadzie różnicy potencjału tak samo jak w przemyśle samochodowym, jak również odpowiedni dobór tworzyw sztucznych i aluminium stanowi gwarancję długiej żywotności.

Wysokogatunkowe kilkuwarstwowe lakierowanie zapewnia najwyższą i długotrwałą jakość.

1. Blacha stalowa
2. Fosforanowanie cynkowe (warstwa krystaliczna)
3. Gruntowanie kataforetyczne
4. Lakier zewnętrzny

Poczwórne wytłumione belki polowe Super-L – ciche i precyzyjne wyposażenie standardowe

Dzięki centralnemu zawieszeniu wahliwemu belki polowe Super-L są optymalnie prowadzone. Zespolone elementy sprężyste i amortyzujące zapewniają wyjątkowo skuteczną redukcję wszystkich pionowych ruchów. Dodatkowo poziome ruchy obrotowe są minimalizowane przez zintegrowany system tłumienia, dzięki czemu każda belka polowa AMAZONE pozwala osiągnąć optymalne efekty pracy.

Zalety:

• wyjątkowo długi wahacz centralny do równoległego prowadzenia największych belek polowych
• połączenie elementów sprężynowych i gazowych w zawieszeniu dla eliminacji sił pionowych
• zintegrowany system amortyzacji składający się z blach hamulcowych i silentbloków do tłumienia poziomych ruchów obrotowych

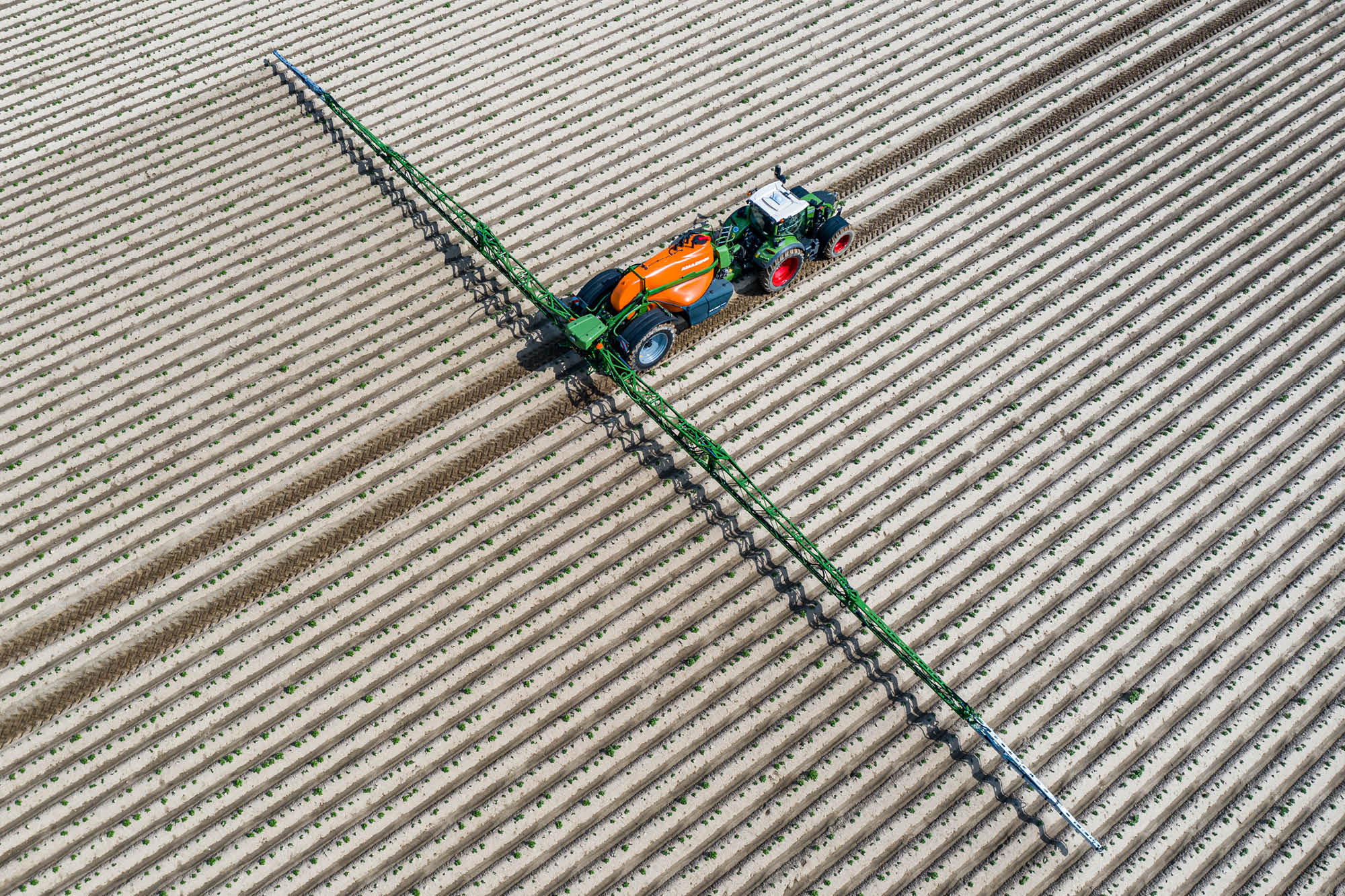

Belka polowa Super-L2 o szerokości roboczej od 21 do 36 metrów

Bardzo mała szerokość transportowa wynosząca we wszystkich trzyczęściowych belkach polowych Super-L2 tylko 2,40 m przy szerokości roboczej 21, 24, 27 i 28 m. Zaskakująco mała szerokość transportowa wszystkich czteroczęściowych belek polowych Super-L2 to tylko 2,60 m przy szerokości roboczej 27, 28, 30, 32, 33 i 36 m (UX 6201: 2,80 m).

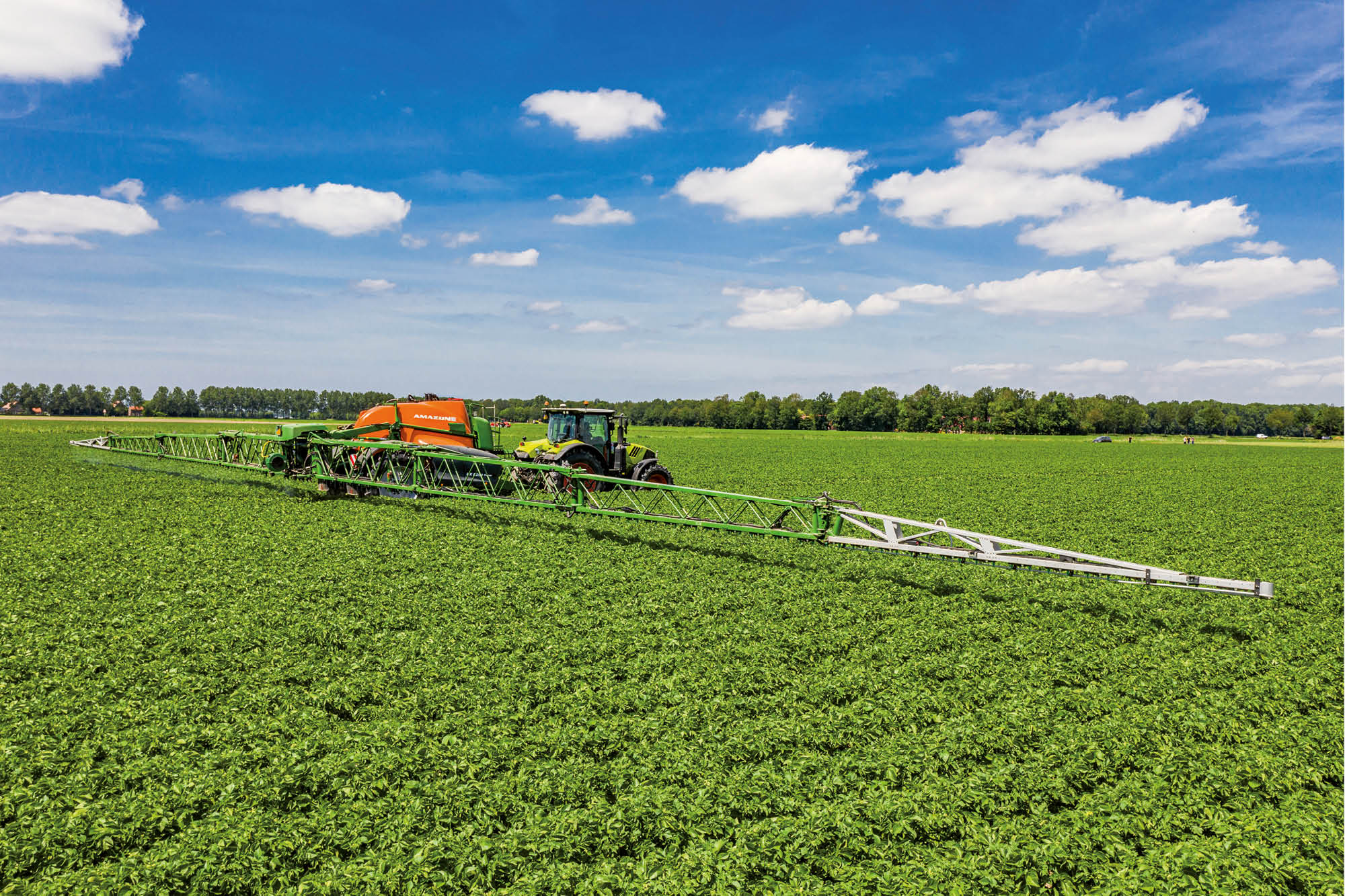

Belka polowa Super-L3 o szerokości roboczej od 30 do 48 metrów
Specjalna konstrukcja profilów belki polowej AMAZONE zapewnia maksymalną stabilność przy niskiej masie własnej. Wysięgniki wewnętrzne belki Super L3 jest wykonany ze stali. Dla minimalnej masy całkowitej, wysięgniki zewnętrzne są wykonane z aluminium. Zaletą lekkich wysięgników zewnętrznych jest to, że ich części zewnętrzne mają niewielką masę, którą trzeba prowadzić spokojnie nad łanem. Zwłaszcza w przypadku dużych szerokości roboczych szczególnie ważne jest dla segmentów zewnętrznych spokojne prowadzenie belki. Aby uzyskać maksymalną stabilność przy niskiej masie własnej, profile przedostatniego wysięgnika belki polowej Super L3 o szerokości 48 m są wykonane z włókna węglowego.

Zawsze najlepsze wyposażenie
Belki polowe Super-L3 o szerokości roboczej od 39 m są standardowo wyposażone w aktywne prowadzenie belki ContourControl, tłumienie drgań SwingStop plus oraz indywidualne przełączanie rozpylaczy AmaSwitch lub AmaSelect. Każda z nich ma też system DUS pro. Masywne wysięgniki z hydraulicznie napinanymi przegubami odchylania w wysięgnikach zewnętrznych zapewniają absolutnie stabilną pozycję belki w każdych warunkach. Jeśli pomimo masywnej konstrukcji, podczas pokonywania zakrętów lub w trakcie przyspieszania powstają drgania, są one bezpośrednio redukowane przez system SwingStop plus.

Wszystkie funkcje hydrauliki można łatwo i niezawodnie wykonywać przez terminal ISOBUS z kabiny ciągnika. Wielofunkcyjny uchwyt oznacza szczególnie komfortową obsługę.

Możliwe są następujące funkcje:
Zmiana wysokości, rozkładanie / składanie, składanie jednostronne ze zredukowaną prędkością (max. 6 km/h), redukcja szerokości belki polowej, pochylenie belki.

System składania belki Flex 1 i Flex 2 AMAZONE to dwa elektrohydrauliczne systemy składania belki polowej. Belki polowe są w każdym punkcie składania wyposażone w elektrohydrauliczny blok sterujący, kontrolowany bezpośrednio przez oprogramowanie maszyny. Pozwala to na realizowanie bardzo szybkich procesów rozkładania i składania. Gdy pierwszy wysięgnik jest rozłożony lub złożony w ok. 70%, automatycznie rozpoczyna się proces składania lub rozkładania kolejnego wysięgnika.

Rozkładanie belki Flex 1
Poza opisanymi zaletami rozkładanie belki Flex 1 zawiera następujące funkcje:

• Regulacja wysokości
• rozkładanie/składanie
• jednostronne rozkładanie ze zredukowaną prędkością jazdy (maks. 6 km/h)
• redukcja szerokości roboczej
• regulacja pochylenia

Rozkładanie belki Flex 2
Dodatkowo poza opisanymi zaletami system rozkładania belki Flex 2 oferuje następujące funkcje:

• jednostronna / dwustronna zmiana geometrii belki polowej na +
• jednostronną / dwustronną zmianę geometrii belki polowej na -

Profile użytkownika w oprogramowaniu maszyny umożliwiają zapisywanie indywidualnych profili o zredukowanej szerokości roboczej. Jeżeli, przykładowo, belka polowa o szerokości 36/30/24 m ma być rozłożona jedynie do 30 m, można to szybko i łatwo wykonać przez zmianę profilu. Po rozłożeniu aktywna szerokość robocza zostaje automatycznie rozpoznana, a zewnętrzne rozpylacze automatycznie dezaktywowane przez AmaSwitch lub AmaSelect. Szerokość robocza zostaje automatycznie przejęta do sterowania Section Control.

W funkcji GPS-Switch terminala obsługowego obniżanie belki polowej może się rozpocząć, zanim opryskiwacz dotrze do nieoopryskanego obszaru. Dzięki temu w momencie otwarcia rozpylaczy belka polowa znajduje się już na wysokości roboczej. Warunkiem jest określenie granicy pola w GPS-Switch oraz terminal AMAZONE ISOBUS.

Za pomocą automatycznego standardowego podnoszenia belki polowej AutoLift jest ona podnoszona na żądaną wysokość przy każdym wyłączeniu oprysku. Przy rozpoczęciu oprysku ponownie obniża się do docelowej wysokości. Eliminuje to zagrożenie uszkodzenia belki polowej na nawrotach.

• Automatyczne obniżanie belki polowej w GPS-Switch
  W funkcji GPS-Switch terminala obsługowego obniżanie belki polowej może się rozpocząć, zanim opryskiwacz dotrze do nieopryskanego obszaru. Dzięki temu w momencie otwarcia rozpylaczy belka polowa znajduje się już na wysokości roboczej. Warunkiem jest określenie granicy pola w GPS-Switch oraz terminal AMAZONE ISOBUS

1. Wysokość robocza
2. Wysokość na uwrociach

Dzięki automatyce nawrotu AutoLift i automatycznym systemom prowadzenia belki polowej DistanceControl i ContourControl AMAZONE oferuje właściwe rozwiązanie na każdą potrzebę. Już nawet wyposażenie seryjne AutoLift zapewnia wygodną pomoc. Dzięki w pełni automatycznemu systemowi prowadzenia belki polowej DistanceControl, sterowanie belką opryskową należy prawie w całości do maszyny.

Firma AMAZONE prezentuje wysokiej klasy rozwiązanie w postaci innowacyjnego prowadzenia belki polowej ContourControl, szczególnie dla klientów w trudnych warunkach terenowych. Dodatkowo do w pełni automatycznego sterowania wysokością, system ContourControl oferuje aktywne tłumienie drgań belki polowej. Contour-Control spełnia wymagania najwyższej precyzji, nawet przy dużych prędkościach roboczych.

Jako wyposażenie do belek polowych Super-L firma AMAZONE oferuje do polowych opryskiwaczy zaczepianych UX w pełni automatyczne prowadzenie belek polowych DistanceControl z 2 lub DistanceControl plus z 4 czujnikami. Na polach o bardzo zróżnicowanym stopniu rozwoju roślin lub przy częściowo wyległych roślinach może się zdarzyć, że belka polowa wyposażona w 2 czujniki będzie zanurzała się w łan. W takim wypadku pomocne jest wyposażenie w cztery czujniki. Są one połączone równolegle i uwzględniany jest sygnał z czujnika znajdującego się najbliżej powierzchni docelowej.

Kierowca koncentruje się na prawidłowej ochronie roślin, a komputer na optymalnym prowadzeniu belki polowej!

Zalety prowadzenia belki DistanceControl:

• Całkowicie automatyczne prowadzenie belki, łącznie z prowadzeniem w pionie, regulacją pochylenia i podnoszeniem belki na poprzeczniaku
• Automatyczna obustronna zmiana geometrii belki polowej (w połączeniu ze składaniem belki Profi 2)

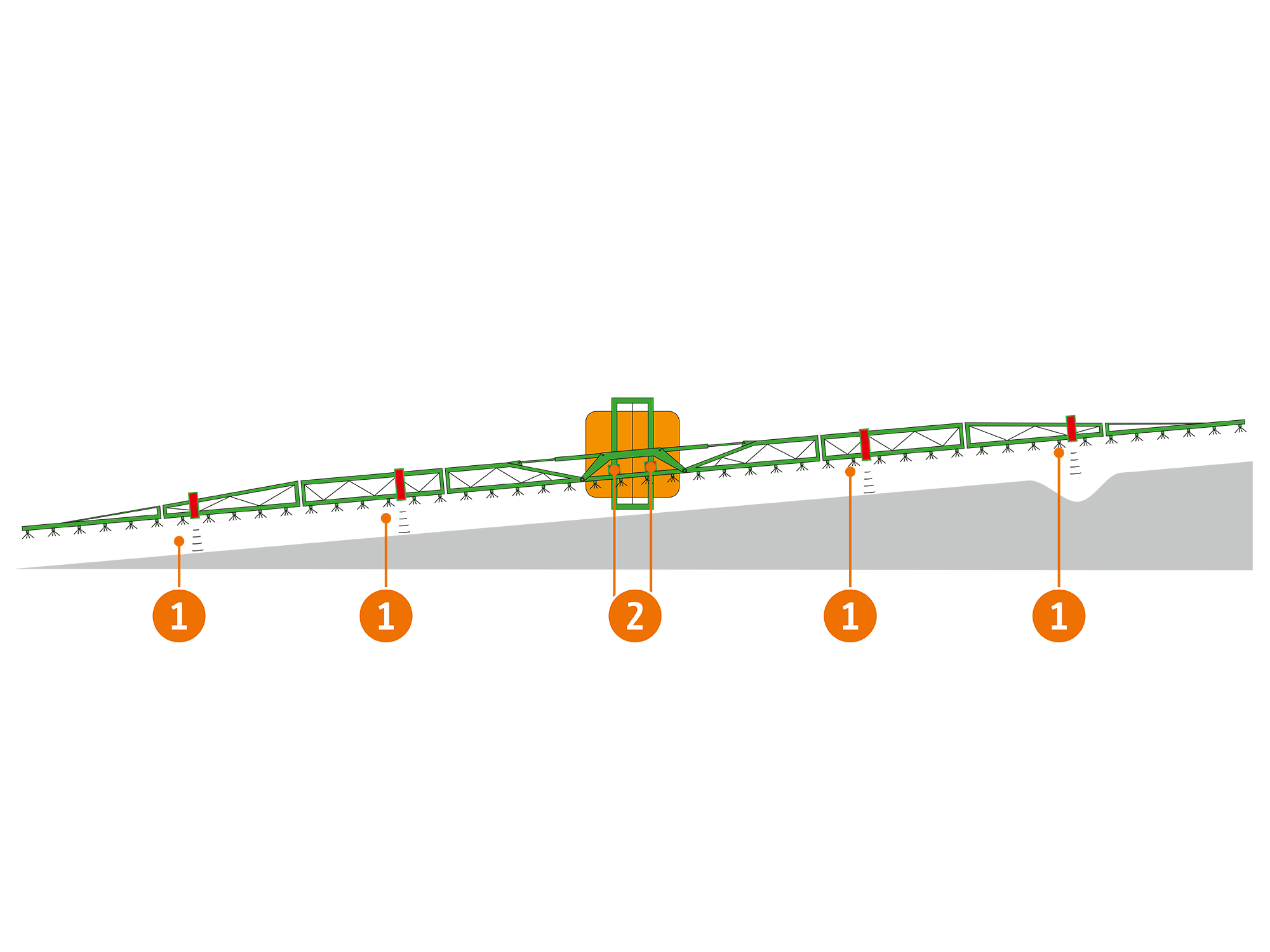

1. Czujniki ultradźwiękowe
2. Czujniki kątów

ContourControl – redukcja pionowych ruchów belki polowej: Aktywne prowadzenie belki polowej ContourControl firmy AMAZONE jest pionierskim i całkowicie automatycznym systemem prowadzenia belek polowych o szerokości roboczej od 21 m. Pozwala to spełnić wymóg najwyższej precyzji podczas zastosowania, wynikających z najmniejszych odstępów od powierzchni docelowej nawet przy dużej prędkości roboczej i dużych szerokościach belek polowych. ContourControl można stosować z belką polową Super-L w połączeniu ze składaniem belki Flex 1 lub Flex 2.

Podstawą nowej prowadnicy belki polowej jest szybko działający układ hydrauliczny i 4 czujniki lub, w połączeniu z rozkładaniem Flex 2, nawet 2 dodatkowe czujniki, które umożliwiają automatyczną ujemną zmianę geometrii belki.

Zalety ContourControl:

• Optymalny rozkład poprzeczny
• Precyzyjne, bardzo szybkie automatyczne sterowanie wysokością
• Odstęp od powierzchni docelowej poniżej 50 cm – mniejsze znoszenie
• Bardzo szybkie procesy składania
• Najwyższa precyzja przy dużych prędkościach roboczych
• Eleganckie prowadzenie belki przy dużych szerokościach roboczych

1. Jednostronna zmiana geometrii belki na +, prawa strona (rozkładanie Flex 2)
2. Obustronna zmiana geometrii belki na + (rozkładanie Flex 2)
3. Obustronna zmiana geometrii belki na - (składanie Flex 2)

AMAZONE w wyposażeniu specjalnym do systemu regulacji belki polowej ContourControl oferuje aktywny układ tłumienia drgań SwingStop, spełniający coraz bardziej rosnące wymagania wobec poziomego położenia belki polowej, jak na przykład dostosowanie do większych szerokości roboczych i większych prędkości jazdy. Oddziaływania zewnętrzne, takie jak nierówności terenu, jazda po zakrętach, procesy przyspieszenia oraz rosnące prędkości robocze, powodują ogromne obciążenia belki polowej w kierunku poziomym. Może to spowodować ruchy poziome wysięgników belki polowej, a tym samym bardzo negatywnie wpływać na rozkład wzdłużny na końcach belki polowej.

Ponieważ ruchy poziome silniej występują na zewnątrz belki polowej, ten efekt bardzo zwiększa się w przypadku belek polowych o dużej szerokości. Aby zmniejszyć te drgania poziome, SwingStop mierzy za pomocą czujników przyspieszenia występujące w wysięgnikach belki polowej. Obydwa aktywnie działające siłowniki hydrauliczne w zawieszeniu belki polowej aktywnie wyrównują te drgania i zapewniają bardzo stabilne położenie belki polowej w poziomie.

Zalety układu SwingStop:

• Optymalny rozkład wzdłużny
• Redukcja poziomych ruchów belki polowej zapewnia stabilne położenie belki w poziomie
• Bardzo szybki, elegancki i precyzyjny system pracy nawet przy bardzo dużych prędkościach roboczych
• Najwyższy poziom wydajności przy najwyższej precyzji

1. Cel: Uniknięcie niepożądanych, pionowych ruchów belki polowej
2. Cel: Uniknięcie niepożądanych, poziomych ruchów belki polowej
3. Czujnik ultradźwiękowy do ContourControl
4. Kierunek jazdy
5. Czujnik przyspieszenia do SwingStop
6. Siłownik SwingStop

„Łącznie sześć ultradźwiękowych czujników zapewnia prowadzenie na wysokości w układzie równoległoboku, regulację kompensacji nachylenia oraz kontrolę zmiany geometrii belki polowej (dodatnio oraz ujemnie). Na pagórkowatym terenie to rewelacja, szczególnie jeśli chodzi o możliwość szybszego opryskiwania przy mniejszej odległości od powierzchni docelowej.”
(„profi” – „Test praktyczny Amazone UX 4201 Super” · 02/2020)

„I w końcu gdy pada hasło „szybko” pojawia się „SwingStop”: Jest to aktywny, hydrauliczny układ sterowania z czujnikami przyspieszenia na końcach belki polowej, który przeciwdziała poziomym wahaniom – zanim pojawią się jakiekolwiek widoczne dla oka wibracje.”
(„profi” – „Test praktyczny Amazone UX 4201 Super” · 02/2020)

SwingStop plus – niezależne tłumienie drgań na obydwu połowach belki polowej

W przypadku szerokości roboczych od 39 m w belkach polowych Super L3 montuje się nowy system kompensacji drgań, który obejmuje nowy system tłumienia drgań SwingStop plus. Obejmuje on znane wcześniej zalety SwingStop, jednak różni się od podstawowej wersji tym, że ruchy obydwu stron belki polowej są tłumione hydraulicznie niezależnie od siebie w kierunku jazdy. Umożliwia to jeszcze dokładniejszy, optymalny rozkład wzdłużny podczas aplikacji.

Redukcja drgań symetrycznych i asymetrycznych

SwingStop plus jest w stanie bardzo efektywnie wyrównywać drgania symetryczne, występujące np. podczas przyśpieszania i hamowania. Nowa konstrukcja systemu wyrównania drgań umożliwia teraz indywidualne sterowanie obydwoma segmentami belki polowej. W przypadku SwingStop plus każdy z wysięgników ma siłownik hydrauliczny aktywnie przeciwdziałający drganiom występującym w tych wysięgnikach. Tym samym w sposób niezawodny są kompensowane również asymetryczne drgania belki polowej występujące podczas jazdy na zakrętach.
